      WXH-323A/01微机线路保护监控装置


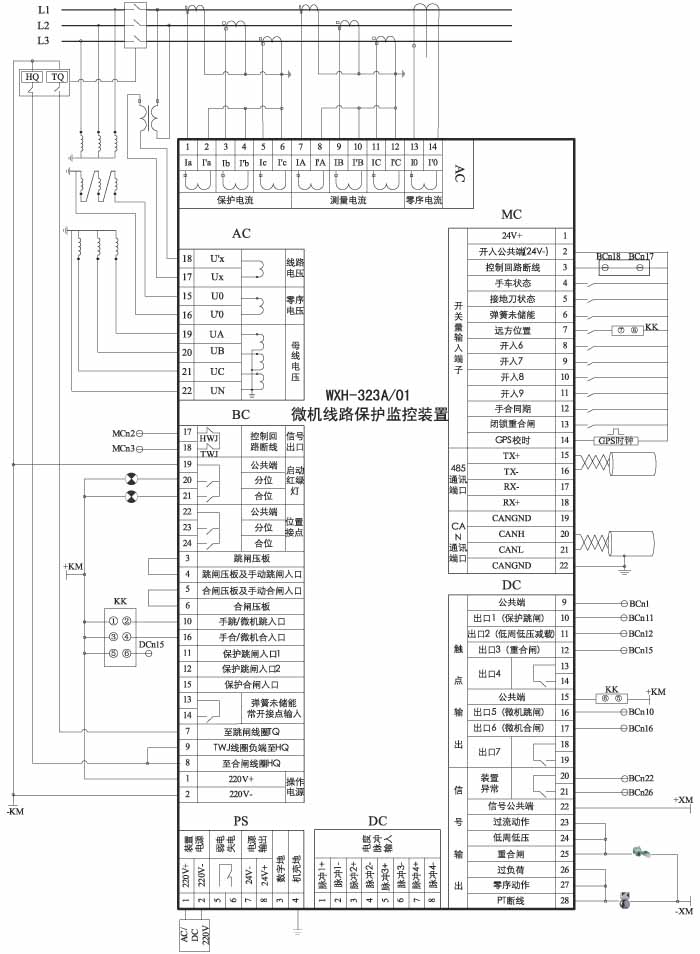

      WXH-323A/01微机线路保护监控装置是哈尔滨光宇电气自动化有限公司为适应变电站发展的需要、在多年继电保护装置先进的设计理念和产品技术基础上精心设计而成，产品按对象进行设计，功能齐全可靠，支持电力系统所需的保护、测量（包括电度计量）、监视、控制功能。装置可以组屏安装，也可就地安装到开关柜。该系列装置设计合理，原理先进，性能优越，维护方便。装置适用于110kV以下电压等级的非直接接地系统或小电阻接地系统的线路保护及测控。




保护功能
       ◎ 三段过流保护：可经低电压（线电压）、方向（90°接线）闭锁，动作后启动重合闸。
       ◎ 过流反时限保护：相电流反时限，可根据IEC标准曲线或用户自定义曲线整定，动作后启动重合闸。
       ◎ 低周减载：可经低电压、低电流、频率滑差闭锁，动作后闭锁重合闸。
       ◎ 低压减载：线电压判据，可经低电流、电压滑差闭锁，动作后闭锁重合闸。
       ◎ 过负荷告警：动作后闭锁重合闸。
       ◎ 三相重合闸：
             ▲ 启动方式可选择保护启动或不对应启动。
             ▲ 重合方式可选择检无压、检同期、检无压检同期、不检无压不检同期4种方式。
             ▲ 重合次数，一次充电最多可实现4次重合。
             ▲ 外部闭锁：开入11（MCn13）作为外部闭锁接点输入。
       ◎ 合闸后加速：可实现手合后加速或重合闸后加速；加速过程可选择经低电压闭锁，但不判方向。三段过流
均可独立整定为是否可实现合闸后加速。
       ◎ 零序接地告警：一段零序过流和一段零序过压。
       ◎ 小电流接地选线。
       ◎ PT断线：母线侧和线路侧PT断线判断，可以闭锁各保护中相关的电压元件和方向元件；线路侧PT断线可
闭锁重合闸和手合同期。
       ◎ 出口阵列：可对保护出口和控制出口进行整定，共7路出口可供选择。
       ◎ 16套保护定值。
监控功能
       ◎ 模拟量显示：
             ▲ 测量用三相电流，保护用三相电流；
             ▲ UA、UB、UC、UAB、UBC、UCA；
             ▲ P、Q、COS、母线F、3U0、3I0；
             ▲ 线路侧电压Ux、线路侧频率；
             ▲ 同期压差、相差、频差。
       ◎ 相位差显示：各电压间，各电流间及电压电流间的相位差。
       ◎ 开关量显示：
             ▲ 12路外部无源接点开入；
             ▲ 5路内部开入（合位、分位、手合、手分、弹簧未储能）；
             ▲ 4路外部有源接点开入（电度脉冲不用时，可配置为开入）。
       ◎ 电度计量(最多4路)：
             ▲ 可选择积分式或脉冲式。其中，积分式可选择“单向/双向/止逆”。
       ◎ 事件报告，可存储99个事件报告。
       ◎ 手合同期：开入10（MCn12）为同期合闸的允许开入。同期方式可选择检无压、检同期、检频差等多种
组合方式。可就地手动同期合闸，也可通过远方控制命令同期合闸。
       ◎ 控制开出：可实现15路（包括信号复归）继电器的分/合控制，方式可以是脉冲式（保持时间可设定）或
永动式。
       ◎ 断路器控制
             ▲ 装置内置断路器控制回路，可实现对QF的控制，具有微机跳/手动跳，微机合/手动合入口，保护跳闸
       和保护合闸入口，以及断路器防跳功能。当不选用该控制回路时，用开入9作为QF的合闸位置输入端。
       ◎ 装置弱电失电报警。
       ◎ 保护电流输入通道的AD自检。
       ◎ EEPROM读写校验。
通讯功能
       ◎ CAN 通讯功能，支持光宇的CL2000通讯规约，可实现遥测、遥信、遥控，控制开出，电度，信号继电
器的远方复归，定值远方整定，校时，A/D采样值，保护动作后的模拟量动作报文，事件SOE及录波波形。其中，
             ▲ 遥测：参见“监控功能”的模拟量显示。
             ▲ 遥信：最多12路外部开入（可扩展为16路），内部5 路开入，事故信号，预警信号，保护功能软压
       板投退变位信息，EEPROM自检出错信息。
             ▲ 遥控：断路器操作（普通操作及同期合闸操作）。
             ▲ 控制开出：15路继电器的合/分控制，可选择脉冲式（保持时间可设定）或永动式。
             ▲ 电度：4路电度量显示。
             ▲ 保护报文：显示相关的保护定值及动作时的特征模拟量值。
             ▲ SOE：显示动作信息及时间，时间分辨率为毫秒。
             ▲ 录波波形：可录取保护相关的电流、电压故障前后各10周波的数据。
             ▲ 通讯波特率：50Kbps。
       ◎ RS-485通讯，支持Modbus通讯规约（RTU模式），可实现遥测、遥信、控制开出，电度，定值远方整
定，校时，报警变位信息和事故变位信息。其中，
             ▲ 遥测：参见“监控功能”的模拟量显示。
             ▲ 遥信：最多12路外部开入（可扩展为16路），内部5 路开入，事故信号，预警信号，EEPROM自检
       出错信息。
             ▲ 电度：4路电度量显示。
             ▲ 控制开出：15路继电器的合/分控制，控制方式为脉冲式（保持时间为1.0秒）。
             ▲ 通讯波特率（bps）：可选择为1200、2400、4800或9600。
校时功能
       ◎ 装置内部硬时钟。
       ◎ 后台通讯校时。
       ◎ GPS时钟秒脉冲硬校时。
其它功能
       ◎ 功率算法：可选择为两表法或三表法。
       ◎ 零序CT类型：根据用户实际需要选择为0.2A、0.5A、5.0A、20.0A或100.0A五种类型。
       ◎ 零序量的产生：可以采自零序PT、零序CT，或者由装置内部自产。
       ◎ 可输出直流24V。
       ◎ 功能配置：可对保护功能进行配置选择。
