保护功能
◎ 母线差动保护：
▲ 分相式比率差动（A、B、C每相7路电流）。
▲ 母线区内、区外故障判别及故障母线判别。
▲ 母线运行方式判别。
▲ 突变量元件启动。
▲ CT饱和检测。
▲ 复合电压闭锁。
▲ CT断线闭锁。
◎ 母线充电保护：
▲ 可选择是否闭锁差动保护。
◎ 母联过流保护：
▲ 按相启动。
▲ 不经复合电压闭锁。
◎ 母联失灵保护：
▲ 母线差动保护、充电保护启动。
▲ 复合电压闭锁。
▲ 切除母线所有连接元件。
◎ 母联死区保护。
◎ 断路器失灵：
▲ 支路保护的失灵启动接点检测。
▲ 复合电压闭锁。
◎ 母线接地保护。
◎ PT、CT断线监视及闭锁保护。

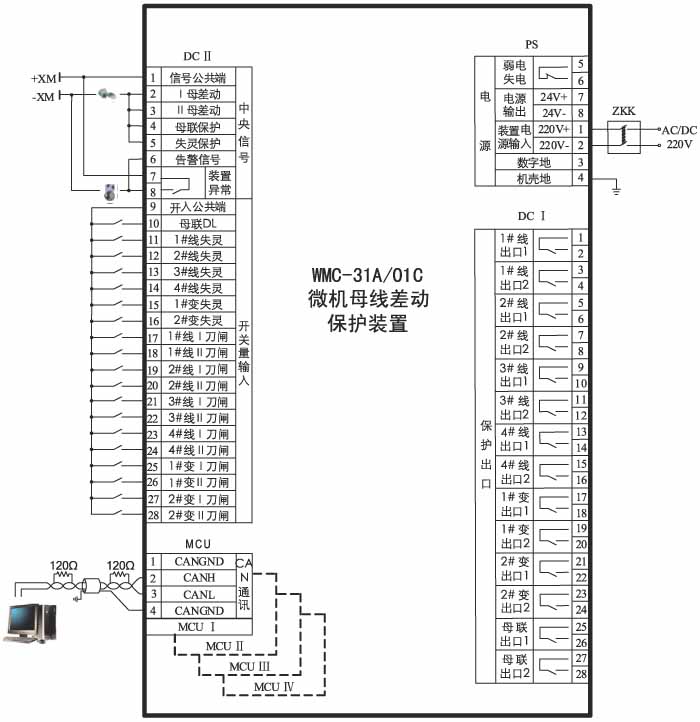

◎ 14路跳闸出口、6路中央信号。
监控功能
◎ 模拟量显示：

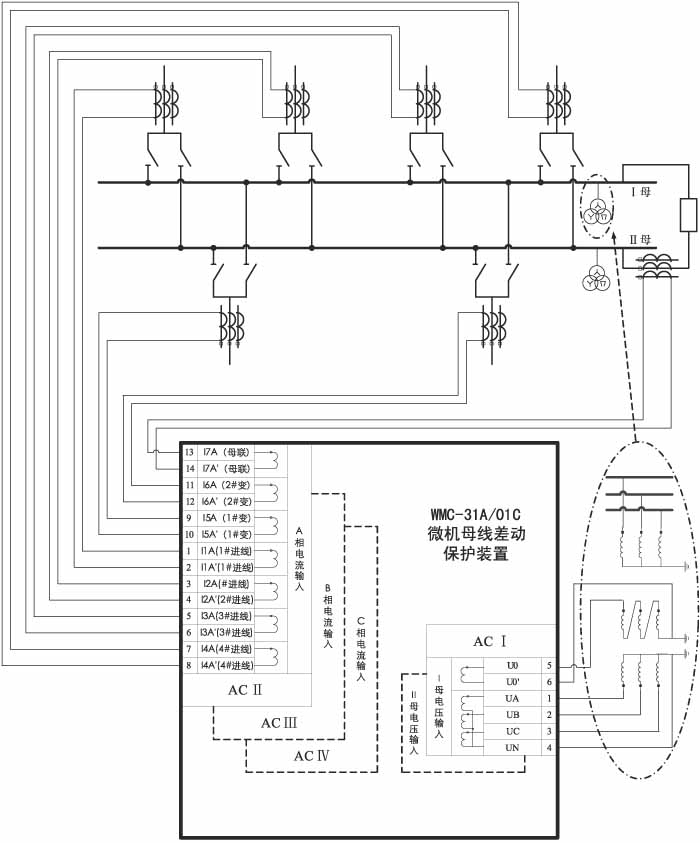

▲ 母联及各支路电流（A、B、C每相7路电流）。
▲ 差动电流、制动电流。
▲ 母线电压（2段母线三相电压、三线电压、负序电压）。
▲ 母线零序电压。
◎ 相位差显示：同相电流间相位差；母线电压间相位差。
◎ 开关量显示：
▲ 19路外部无源接点开入。
◎ 事件报告：记录保护动作信息及动作电流。
◎ 装置弱电失电报警。
◎ EEPROM读写校验。
通讯功能
◎ CAN 通讯功能，支持光宇的CL2000通讯规约，可实现遥测、遥信、定值远方整定，校时，A/D采样值，
保护动作后的模拟量动作报文，事件SOE及录波波形。其中，
▲ 遥测：参见“监控功能”的模拟量显示。
▲ 遥信：19路外部开入。
▲ 保护报文：显示相关的保护定值及动作时的特征模拟量值。
▲ SOE：显示动作信息及时间，时间分辨率为毫秒。
▲ 录波波形：可录取保护相关的电流、电压故障前后各10周波的数据。
▲ 通讯波特率：50Kbps。
校时功能
◎ 装置内部硬时钟。
◎ 后台通讯校时。
其它功能
◎ 零序量的产生：可以采自零序PT，或者由装置内部自产。
◎ 可输出直流24V。
◎ 功能配置：可对保护功能进行配置选择。
额定数据
◎ 额定直流电压
▲ 220V或110V（订货注明）。
◎ 额定交流数据
▲ 交流电压：100V；
▲ 开口三角电压：100V或300V（订货注明）；
▲ 交流电流：5A或1A（订货注明）；
▲ 频 率：50Hz。
◎ 功率消耗
▲ 直流电源回路：正常工作时不大于20W；保护动作时不大于30W；
▲ 交流电流回路：不大于0.5VA/相；
▲ 交流电压回路：不大于0.2VA/相。
◎ 状态电平
▲ 各CPU及通讯接口模件的输入状态电平：5V；
▲ 开关量输入状态电平：24V（18V～30V）；
▲ 脉冲量输入状态电平：24V（12V～30V）。
主要技术性能
◎ 采样回路精确工作范围
▲ 相电压：1～100V；
▲ 开口三角电压：1～100/300V；
▲ 保护电流：0.04In～20In；
▲ 高灵敏零序电流：6mA～0.6A；
▲ 测量电流：0.8%In～100%In。
◎ 接点容量
▲ 信号触点：AC 125V、0.6A；DC 110V、0.6A；DC 30V、1A；
▲ 小中间开出触点：AC 125V、0.6A；DC 110V、0.6A；DC 30V、1A；
▲ 跳合闸保持触点：5A连续通电（无灭弧能力）。
◎ 模拟量精度
▲ 测量电流：±0.5%；
▲ 电 压：±0.5%；
▲ 保护电流：±3.0%；
▲ 功 率：±0.5%；
▲ 频 率：±0.02Hz。
◎ 整组动作时间(包括继电器固有时间)
▲ 固有动作时间：1.2 倍整定值时（过量保护）测量不大于40ms。
◎ 准确度
▲ 遥信分辨率：2ms；
▲ 动作值精度：±3%；
▲ 动作延时一致性：±20ms；
▲ 方向边缘误差：±5°；
▲ 同期角度误差：±2°。
◎ 过载能力
▲ 交流电流回路：
1) 2倍额定电流连续工作；
2) 10倍额定电流允许10s；
3) 40倍额定电流允许1s；
4) 150倍额定电流允许10ms。
▲ 交流电压回路：
1) 1.2倍额定电压连续工作；
2) 1.5倍额定电压允许30s。
▲ 直流电源回路：80%～115%电压连续工作。
◎ 环境条件
▲ 保存温度：-40℃～80℃（储存及运输过程中的允许温度范围）；
▲ 工作温度：-25℃～55℃（确定装置基本性能及准确度的环境温度）；
▲ 相对湿度：5%～95%（不结露）；
▲ 大气压力：80kPa～110kPa。
绝缘性能
◎ 绝缘电阻
装置的带电部分和非带电部分及外壳之间以及电气上无联系的各电路之间用开路电压500V的兆欧表测
量其绝缘电阻值,正常试验大气条件下，各等级的各回路绝缘电阻不小于100MΩ。
◎ 介质强度
在正常试验大气条件下装置能承受频率为50Hz、电压2000V历时1分钟的工频耐压试验而无击穿闪络
及元件损坏现象。试验过程中，任一被试回路施加电压时其余回路等电位互联接地。
◎ 冲击电压
在正常试验大气条件下，装置的电源输入回路、交流输入回路、输出触点回路对地，以及回路之间，能
承受1.2/50µs 的标准雷电波的短时冲击电压试验，开路试验电压5KV。
电磁兼容性能
◎ 静电放电抗干扰度
通过GB/T 17626.2-1998 规定的静电放电抗干扰Ⅳ级试验。
◎ 射频电磁场辐射抗干扰度
通过GB/T 17626.3-1998 规定的射频电磁场辐射抗干扰度Ⅲ级试验。
◎ 电快速瞬变脉冲群抗干扰度
通过GB/T 17626.4-1998 规定的电快速瞬变脉冲群抗干扰度Ⅳ级试验。
◎ 浪涌（冲击）抗扰度
通过GB/T 17626.5-1998 规定的浪涌（冲击）抗扰度Ⅲ级试验。
◎ 射频场感应的传导骚扰度
通过GB/T 17626.6-1998 规定的射频场感应的传导骚扰度Ⅲ级试验。
◎ 工频磁场抗扰度
通过GB/T 17626.8-1998 规定的工频磁场抗扰度Ⅲ级试验。
◎ 脉冲磁场抗扰度
通过GB/T 17626.9-1998 规定的脉冲磁场抗扰度Ⅲ级试验。
◎ 阻尼振荡磁场抗扰度
通过GB/T 17626.10-1998 规定的阻尼振荡磁场抗扰度Ⅲ级试验。
◎ 阻尼波抗扰度
通过GB/T 17626.11-1998 规定的阻尼波抗扰度Ⅲ级试验。
◎ 辐射发射限值试验
通过GB9254-1998 规定的辐射发射限值A类试验。
机械性能
◎ 振动
装置能承受GB/T 7261-2000 16.3 规定的严酷等级为Ⅰ级的振动耐久能力试验。
◎ 冲击
装置能承受GB/T 7261-2000 17.5 规定的严酷等级为Ⅰ级的冲击耐久能力试验。
◎ 碰撞
装置能承受GB/T 7261-2000 第18 章规定的严酷等级为Ⅰ级的碰撞能力试验。
