保护功能
【高压侧后备保护模块】
◎ 三段式复合电压闭锁过流保护：
▲ 提供低电压启动功能；
▲ 提供负序电压启动功能；
▲ 提供经方向（主变/母线）启动过流功能；
▲ 提供低电压记忆电流方向功能（经方向启动条件下适用）。
◎ 过负荷告警：仅作用于信号。
◎ 启动通风告警；
◎ 闭锁调压告警；
◎ 三段式零序过流保护
▲ 可以选择是否以零压作为保护动作的闭锁条件
▲ Ⅰ段、Ⅱ段保护可以选择是否以方向（主变/母线）作为保护动作的闭锁条件；
▲ Ⅰ段、Ⅱ段保护具有两时限，Ⅲ段保护具有一时限。
◎ 零序选跳保护。
◎ 两段式零序过压保护：每段可以单独选择是否以零流作为保护动作的闭锁条件。
◎ 间隙接地保护：
▲ 可单独配置以间隙零流或间隙零压作为启动条件；
▲ 保护具有两时限。
◎ PT断线告警：
▲ 包括三相失压、单相及两相PT断线告警；
▲ 提供断线闭锁功能。断线产生时，可以实现对复合电压启动的过流保护；
▲ 若退出断线闭锁功能，断线产生时, 自动退出过流保护的复合电压启动功能。
◎ 出口阵列：可对保护出口和控制出口进行整定，共16路出口可供选择。
◎ 16套保护定值。

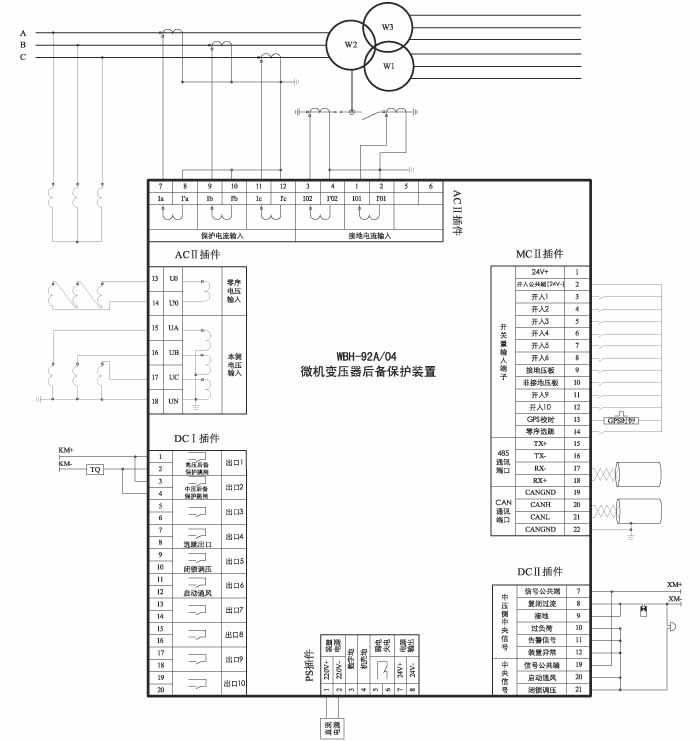

【中压侧后备保护模块】
◎ 三段式复合电压闭锁过流保护：
▲ 提供低电压启动功能；
▲ 提供负序电压启动功能；
▲ 提供经方向（主变/母线）启动过流功能；
▲ 提供低电压记忆电流方向功能（经方向启动条件下适用）。
◎ 过负荷告警：仅作用于信号。
◎ 启动通风告警；
◎ 闭锁调压告警；
◎ 三段式零序过流保护
▲ 可以选择是否以零压作为保护动作的闭锁条件
▲ Ⅰ段、Ⅱ段保护可以选择是否以方向（主变/母线）作为保护动作的闭锁条件；
▲ Ⅰ段、Ⅱ段保护具有两时限，Ⅲ段保护具有一时限。
◎ 零序选跳保护。
◎ 两段式零序过压保护：每段可以单独选择是否以零流作为保护动作的闭锁条件。
◎ 间隙接地保护：
▲ 可单独配置以间隙零流或间隙零压作为启动条件；
▲ 保护具有两时限。
◎ PT断线告警：
▲ 包括三相失压、单相及两相PT断线告警；
▲ 提供断线闭锁功能。断线产生时，可以实现对复合电压启动的过流保护；
▲ 若退出断线闭锁功能，断线产生时, 自动退出过流保护的复合电压启动功能。
◎ 出口阵列：可对保护出口和控制出口进行整定，共16路出口可供选择。
◎ 16套保护定值。

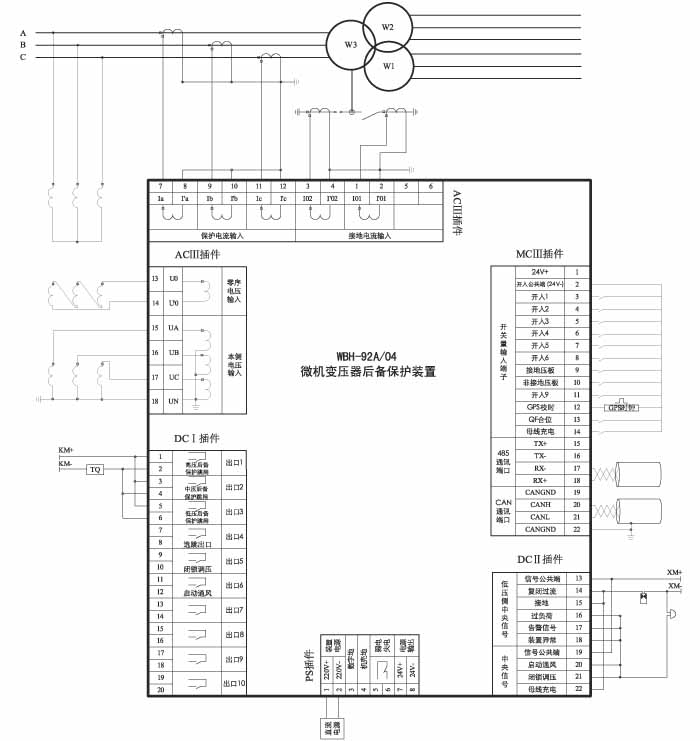

【低压侧后备保护模块】
◎ 三段式复合电压闭锁过流保护：
▲ 提供低电压启动功能；
▲ 提供负序电压启动功能；
▲ 提供经方向（主变/母线）启动过流功能；
▲ 提供低电压记忆电流方向功能（经方向启动条件下适用）。
◎ 过负荷告警：仅作用于信号。
◎ 启动通风告警；
◎ 闭锁调压告警；
◎ 三段式零序过流保护
▲ 可以选择是否以零压作为保护动作的闭锁条件
▲ Ⅰ段、Ⅱ段保护具有两时限，Ⅲ段保护具有一时限。
◎ 两段式零序过压保护：可以选择是否以零流作为保护动作的闭锁条件。
◎ 消弧过流保护：保护具有两时限。
◎ 母线充电保护。
◎ PT断线告警：
▲ 包括三相失压、单相及两相PT断线告警；
▲ 提供断线闭锁功能。断线产生时，可以实现对复合电压启动的过流保护；
▲ 若退出断线闭锁功能，断线产生时, 自动退出过流保护的复合电压启动功能。
◎ 出口阵列：可对保护出口和控制出口进行整定，共16路出口可供选择。
◎ 16套保护定值。
监控功能
【高压侧后备保护模块】
◎ 模拟量显示：
▲ 三相保护电流（IA、IB、IC）；
▲ 三相电压及其线电压（UA、UB、UC、UAB、UBC、UCA）；
▲ 零序电压（U0），零序电流（I0），间隙零流（Ij0）；
▲ 系统频率（F）。
◎ 相位差显示：各电压间，各电流间及电压电流间的相位差。
◎ 开关量显示：12路外部无源接点开入。
◎ 事件报告，可存储99个事件报告。
◎ 控制开出：可实现26路（包括信号复归）继电器的分/合控制，方式可以是脉冲式（保持时间可设定）或
永动式。
◎ 装置弱电失电报警。
◎ EEPROM读写校验。
【中压侧后备保护模块】
◎ 模拟量显示：
▲ 三相保护电流（IA、IB、IC）；
▲ 三相电压及其线电压（UA、UB、UC、UAB、UBC、UCA）；
▲ 零序电压（U0），零序电流（I0），间隙零流（Ij0）；
▲ 系统频率（F）。
◎ 相位差显示：各电压间，各电流间及电压电流间的相位差。
◎ 开关量显示：12路外部无源接点开入。
◎ 事件报告，可存储99个事件报告。
◎ 控制开出：可实现26路（包括信号复归）继电器的分/合控制，方式可以是脉冲式（保持时间可设定）或
永动式。
◎ 装置弱电失电报警。
◎ EEPROM读写校验。
【低压侧后备保护模块】
◎ 模拟量显示：
▲ 三相保护电流（IA、IB、IC）；
▲ 三相电压及其线电压（UA、UB、UC、UAB、UBC、UCA）；
▲ 零序电压（U0），零序电流（I0），消弧零流（Ij0）；
▲ 系统频率（F）。
◎ 相位差显示：各电压间，各电流间及电压电流间的相位差。
◎ 开关量显示：12路外部无源接点开入。
◎ 事件报告，可存储99个事件报告。
◎ 控制开出：可实现26路（包括信号复归）继电器的分/合控制，方式可以是脉冲式（保持时间可设定）或
永动式。
◎ 装置弱电失电报警。
◎ EEPROM读写校验。
通讯功能
◎ CAN 通讯功能，支持光宇的CL2000通讯规约，可实现遥测、遥信，控制开出，信号继电器的远方复归，
定值远方整定，校时，A/D采样值，保护动作后的模拟量动作报文，事件SOE及录波波形。其中，
▲ 遥测：参见“监控功能”的模拟量显示。
▲ 遥信：每个模块最多12路外部开入；事故信号，预警信号，保护功能软压板投退变位信息，EEPROM
自检出错信息。
▲ 控制开出：26路继电器的合/分控制，可选择脉冲式（保持时间可设定）或永动式。
▲ 保护报文：显示相关的保护定值及动作时的特征模拟量值。
▲ SOE：显示动作信息及时间，时间分辨率为毫秒。
▲ 录波波形：可录取保护相关的电流、电压故障前后各10周波的数据。
▲ 通讯波特率：50Kbps。
◎ RS-485通讯，支持Modbus通讯规约（RTU模式），可实现遥测、遥信、控制开出，定值远方整定，校时，
报警变位信息和事故变位信息。其中，
▲ 遥测：参见“监控功能”的模拟量显示。
▲ 遥信：每个模块最多12路外部开入；事故信号，预警信号，EEPROM自检出错信息。
▲ 控制开出：26路继电器的合/分控制，控制方式为脉冲式（保持时间为1.0秒）。
▲ 通讯波特率（bps）：可选择为1200、2400、4800或9600。
校时功能
◎ 装置内部硬时钟。
◎ 后台通讯校时。
◎ GPS时钟秒脉冲硬校时。
其它功能
◎ 零序PT类型：根据用户实际需要选择额定值为100V或400V。
◎ 各保护模块中的接地保护可以选择是否经硬压板控制：
▲ 接地：开入7，启动三段零序过流保护；
▲ 非接地：开入8，启动零序选跳、零序过压、间隙接地（高压）及消弧接地（低压）；
◎ 可输出直流24V。
◎ 功能配置： 可对保护功能进行配置选择。
额定数据
◎ 额定直流电压
▲ 220V或110V（订货注明）。
◎ 额定交流数据
▲ 交流电压：100V；
▲ 开口三角电压：100V或300V（订货注明）；
▲ 交流电流：5A或1A（订货注明）；
▲ 频 率：50Hz。
◎ 功率消耗
▲ 直流电源回路：正常工作时不大于20W；保护动作时不大于30W；
▲ 交流电流回路：不大于0.5VA/相；
▲ 交流电压回路：不大于0.2VA/相。
◎ 状态电平
▲ 各CPU及通讯接口模件的输入状态电平：5V；
▲ 开关量输入状态电平：24V（18V～30V）。
主要技术性能
◎ 采样回路精确工作范围
▲ 相电压：1～100V；
▲ 开口三角电压：1～100/300V；
▲ 保护电流：0.04In～20In。
◎ 接点容量
▲ 信号触点：AC 125V、0.6A；DC 110V、0.6A；DC 30V、1A；
▲ 小中间开出触点：AC 125V、0.6A；DC 110V、0.6A；DC 30V、1A；
▲ 跳合闸保持触点：5A连续通电（无灭弧能力）。
◎ 模拟量精度
▲ 电 压：±0.5%；
▲ 保护电流：±3.0%；
▲ 频 率：±0.02Hz。
◎ 整组动作时间(包括继电器固有时间)
▲ 固有动作时间：1.2 倍整定值时（过量保护）测量不大于40ms。
◎ 准确度
▲ 遥信分辨率：2ms；
▲ 动作值精度：±3%；
▲ 动作延时一致性：±20ms。
◎ 过载能力
▲ 交流电流回路：
1) 2倍额定电流连续工作；
2) 10倍额定电流允许10s；
3) 40倍额定电流允许1s；
4) 150倍额定电流允许10ms。
▲ 交流电压回路：
1) 1.2倍额定电压连续工作；
2) 1.5倍额定电压允许30s。
▲ 直流电源回路：80%～115%电压连续工作。
◎ 环境条件
▲ 保存温度：-40℃～80℃（储存及运输过程中的允许温度范围）；
▲ 工作温度：-25℃～55℃（确定装置基本性能及准确度的环境温度）；
▲ 相对湿度：5%～95%（不结露）；
▲ 大气压力：80kPa～110kPa。
绝缘性能
◎ 绝缘电阻
装置的带电部分和非带电部分及外壳之间以及电气上无联系的各电路之间用开路电压500V的兆欧表测量
其绝缘电阻值,正常试验大气条件下，各等级的各回路绝缘电阻不小于100MΩ。
◎ 介质强度
在正常试验大气条件下装置能承受频率为50Hz、电压2000V历时1分钟的工频耐压试验而无击穿闪络及
元件损坏现象。试验过程中，任一被试回路施加电压时其余回路等电位互联接地。
◎ 冲击电压
在正常试验大气条件下，装置的电源输入回路、交流输入回路、输出触点回路对地，以及回路之间，能承
受1.2/50µs 的标准雷电波的短时冲击电压试验，开路试验电压5KV。
电磁兼容性能
◎ 静电放电抗干扰度
通过GB/T 17626.2-1998 规定的静电放电抗干扰Ⅳ级试验。
◎ 射频电磁场辐射抗干扰度
通过GB/T 17626.3-1998 规定的射频电磁场辐射抗干扰度Ⅲ级试验。
◎ 电快速瞬变脉冲群抗干扰度
通过GB/T 17626.4-1998 规定的电快速瞬变脉冲群抗干扰度Ⅳ级试验。
◎ 浪涌（冲击）抗扰度
通过GB/T 17626.5-1998 规定的浪涌（冲击）抗扰度Ⅲ级试验。
◎ 射频场感应的传导骚扰度
通过GB/T 17626.6-1998 规定的射频场感应的传导骚扰度Ⅲ级试验。
◎ 工频磁场抗扰度
通过GB/T 17626.8-1998 规定的工频磁场抗扰度Ⅲ级试验。
◎ 脉冲磁场抗扰度
通过GB/T 17626.9-1998 规定的脉冲磁场抗扰度Ⅲ级试验。
◎ 阻尼振荡磁场抗扰度
通过GB/T 17626.10-1998 规定的阻尼振荡磁场抗扰度Ⅲ级试验。
◎ 阻尼波抗扰度
通过GB/T 17626.11-1998 规定的阻尼波抗扰度Ⅲ级试验。
◎ 辐射发射限值试验
通过GB9254-1998 规定的辐射发射限值A类试验。
机械性能
◎ 振动
装置能承受GB/T 7261-2000 16.3 规定的严酷等级为Ⅰ级的振动耐久能力试验。
◎ 冲击
装置能承受GB/T 7261-2000 17.5 规定的严酷等级为Ⅰ级的冲击耐久能力试验。
◎ 碰撞
装置能承受GB/T 7261-2000 第18 章规定的严酷等级为Ⅰ级的碰撞能力试验。
