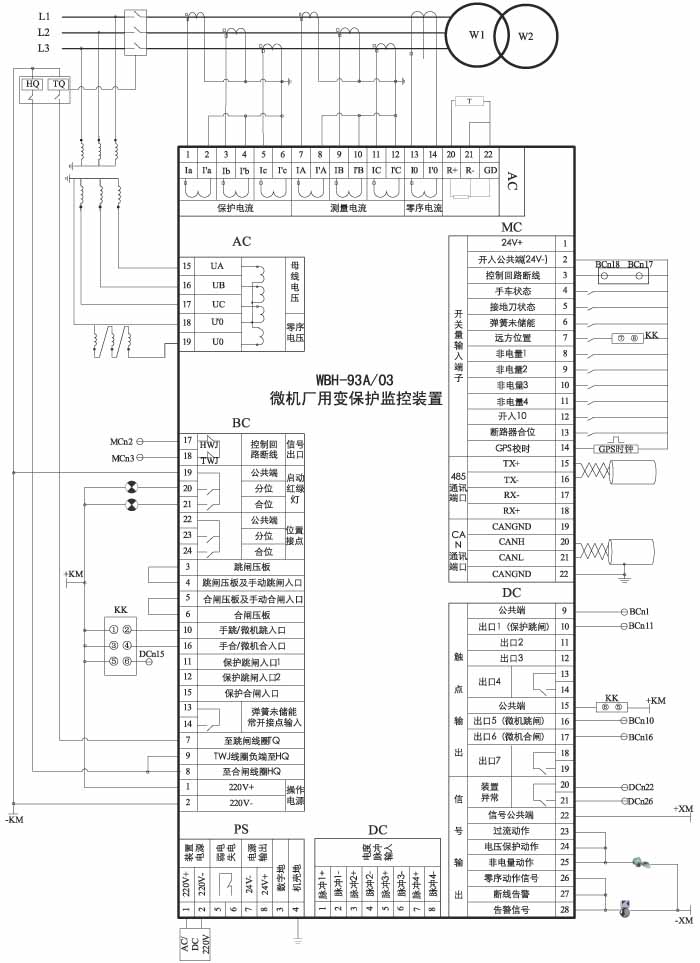

保护功能
◎ 三段式复闭过流保护（可选择经低压闭锁、经负序电压闭锁）；
◎ 二段式负序过流保护；
◎ 反时限过流保护；
◎ 过负荷、启动通风、闭锁调压告警；
◎ 过/低压保护；
◎ 零序过压保护；
◎ 三段零序过流保护；
◎ 4路非电量保护；
◎ PT断线告警及断线闭锁；
◎ 出口阵列：可对保护出口和控制出口进行整定，共7路出口可供选择。
◎ 可独立整定16套定值。
监控功能
◎ 模拟量显示
▲ 高压侧电流、电压、频率及有功功率、无功功率、功率因数计算；
▲ 1路温度。
◎ 开关量显示
▲ 12路外部无源接点开入；
▲ 5路内部开入（跳闸位置、合闸位置、手合、手跳、弹簧未储能）；
▲ 4路外部有源接点开入（不做电度脉冲输入用时，可配置为外部开入用）。
◎ 相差显示；各电压间，各电流间及电压电流间的相位差。
◎ 电度量显示；
▲ 进行有功、无功电能计算，显示4路电度（正向有功DP1、正向无功DQ1、反向有功DP2、反向无功
DQ2），计算方式可选择单向、双向、止逆，可设置计量初值。也可采用脉冲电度方式。
◎ 事件报告，可存储99个事件报告；
◎ 控制开出；
▲ 可实现15路（包括信号复归）继电器的就地或远方分/合控制，方式可以是脉冲式或永动式。
◎ 断路器操作；
▲ 内置断路器控制回路，监视断路器合、分状态；
▲ 断路器就地或远方操作；
◎ 装置弱电失电报警；
◎ EEPROM读写校验。
通讯功能
◎ CAN 通讯功能；支持光宇的CL2000通讯规约，可实现遥测、遥信、遥控，信号继电器的远方复归，定
值远方整定，后台校时，A/D采样值、保护动作后的模拟量动作报文，事件SOE及录波波形。
▲ 遥测，参见“监控功能”的模拟量显示；
▲ 遥信，最多16路外部开入、内部5 路开入，事故信号、预警信号、保护功能软压板投退变位信息，
EEPROM自检出错信息；
▲ 电度，参见“监控功能”的电度量显示；
▲ 遥控，参见“监控功能”的控制开出及断路器操作；
▲ SOE，动作信息及时间记录，时间分辨为毫秒级；
▲ 保护报文，显示相关的保护定值及动作时的特征模拟量值；
▲ 录波波形，可录取保护相关的电流、电压故障前后各10周波的数据；
▲ 通讯波特率，50Kbps。
◎ RS-485 通讯功能。支持Modbus通讯规约（RTU模式），可实现遥测、遥信、遥控，定值远方整定，
校时，报警变位信息和事故变位信息。其中，
▲ 遥测，参见“监控功能”的模拟量显示；
▲ 遥信,最多16路外部开入、内部5 路开入，事故信号、预警信号，EEPROM自检出错信息；
▲ 电度，参见“监控功能”的电度量显示；
▲ 遥控，15路继电器的合/分控制，控制方式为脉冲式（保持时间为1.0秒）；
▲ 通讯波特率（bps）：可选择为1200、2400、4800或9600。
校时功能
◎ 装置内部硬时钟。
◎ 后台通讯校时。
◎ GPS秒脉冲硬校时。
其它功能
◎ 功率算法，可选择为两表法或三表法；
◎ 高压侧零序CT类型，根据用户实际需要选择为0.2A、0.5A、5.0A、20.0A或100.0A五种类型；
◎ 断路器控制插件可以配置成有或无。当无断路器插件时，开入11为断路器的合闸位置输入；
◎ 功能配置，可对保护功能进行配置选择。
额定数据
◎ 额定直流电压
▲ 220V或110V（订货注明）。
◎ 额定交流数据
▲ 交流电压：100V；
▲ 开口三角电压：100V或300V（订货注明）；
▲ 交流电流：5A或1A（订货注明）；
▲ 频 率：50Hz。
◎ 功率消耗
▲ 直流电源回路：正常工作时不大于20W；保护动作时不大于30W；
▲ 交流电流回路：不大于0.5VA/相；
▲ 交流电压回路：不大于0.2VA/相。
◎ 状态电平
▲ 各CPU及通讯接口模件的输入状态电平：5V；
▲ 开关量输入状态电平：24V（18V～30V）；
▲ 脉冲量输入状态电平：24V（12V～30V）。
主要技术性能
◎ 采样回路精确工作范围
▲ 相电压：1～100V；
▲ 开口三角电压：1～100/300V；
▲ 保护电流：0.04In～20In；
▲ 高灵敏零序电流：6mA～0.6A；
▲ 测量电流：0.8%In～100%In。
◎ 接点容量
▲ 信号触点：AC 125V、0.6A；DC 110V、0.6A；DC 30V、1A；
▲ 小中间开出触点：AC 125V、0.6A；DC 110V、0.6A；DC 30V、1A；
▲ 跳合闸保持触点：5A连续通电（无灭弧能力）。
◎ 模拟量精度
▲ 测量电流：±0.5%；
▲ 电 压：±0.5%；
▲ 保护电流：±3.0%；
▲ 功 率：±0.5%；
▲ 频 率：±0.02Hz。
◎ 整组动作时间(包括继电器固有时间)
▲ 固有动作时间：1.2 倍整定值时（过量保护）测量不大于40ms。
◎ 准确度
▲ 遥信分辨率：2ms；
▲ 动作值精度：±3%；
▲ 动作延时一致性：±20ms；
◎ 过载能力
▲ 交流电流回路：
1) 2倍额定电流连续工作；
2) 10倍额定电流允许10s；
3) 40倍额定电流允许1s；
4) 150倍额定电流允许10ms。
▲ 交流电压回路：
1) 1.2倍额定电压连续工作；
2) 1.5倍额定电压允许30s。
▲ 直流电源回路：80%～115%电压连续工作。
◎ 环境条件
▲ 保存温度：-40℃～80℃（储存及运输过程中的允许温度范围）；
▲ 工作温度：-25℃～55℃（确定装置基本性能及准确度的环境温度）；
▲ 相对湿度：5%～95%（不结露）；
▲ 大气压力：80kPa～110kPa。
绝缘性能
◎ 绝缘电阻
装置的带电部分和非带电部分及外壳之间以及电气上无联系的各电路之间用开路电压500V的兆欧表测
量其绝缘电阻值,正常试验大气条件下，各等级的各回路绝缘电阻不小于100MΩ。
◎ 介质强度
在正常试验大气条件下装置能承受频率为50Hz、电压2000V历时1分钟的工频耐压试验而无击穿闪络
及元件损坏现象。试验过程中，任一被试回路施加电压时其余回路等电位互联接地。
◎ 冲击电压
在正常试验大气条件下，装置的电源输入回路、交流输入回路、输出触点回路对地，以及回路之间，能
承受1.2/50µs 的标准雷电波的短时冲击电压试验，开路试验电压5KV。
电磁兼容性能
◎ 静电放电抗干扰度
通过GB/T 17626.2-1998 规定的静电放电抗干扰Ⅳ级试验。
◎ 射频电磁场辐射抗干扰度
通过GB/T 17626.3-1998 规定的射频电磁场辐射抗干扰度Ⅲ级试验。
◎ 电快速瞬变脉冲群抗干扰度
通过GB/T 17626.4-1998 规定的电快速瞬变脉冲群抗干扰度Ⅳ级试验。
◎ 浪涌（冲击）抗扰度
通过GB/T 17626.5-1998 规定的浪涌（冲击）抗扰度Ⅲ级试验。
◎ 射频场感应的传导骚扰度
通过GB/T 17626.6-1998 规定的射频场感应的传导骚扰度Ⅲ级试验。
◎ 工频磁场抗扰度
通过GB/T 17626.8-1998 规定的工频磁场抗扰度Ⅲ级试验。
◎ 脉冲磁场抗扰度
通过GB/T 17626.9-1998 规定的脉冲磁场抗扰度Ⅲ级试验。
◎ 阻尼振荡磁场抗扰度
通过GB/T 17626.10-1998 规定的阻尼振荡磁场抗扰度Ⅲ级试验。
◎ 阻尼波抗扰度
通过GB/T 17626.11-1998 规定的阻尼波抗扰度Ⅲ级试验。
◎ 辐射发射限值试验
通过GB9254-1998 规定的辐射发射限值A类试验。

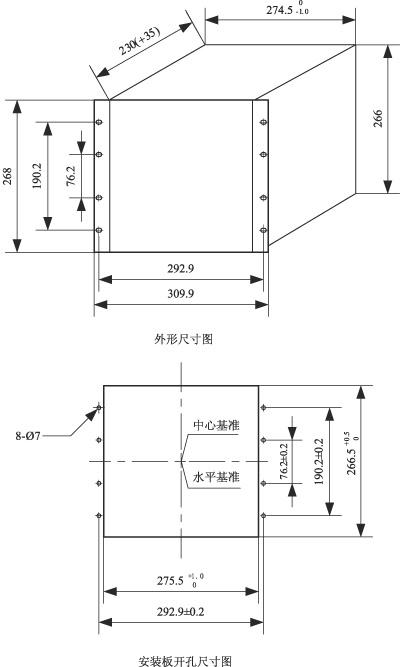

机械性能
◎ 振动
装置能承受GB/T 7261-2000 16.3 规定的严酷等级为Ⅰ级的振动耐久能力试验。
◎ 冲击
装置能承受GB/T 7261-2000 17.5 规定的严酷等级为Ⅰ级的冲击耐久能力试验。
◎ 碰撞
装置能承受GB/T 7261-2000 第18 章规定的严酷等级为Ⅰ级的碰撞能力试验。
