      WBH-93A/05微机厂用变保护监控装置


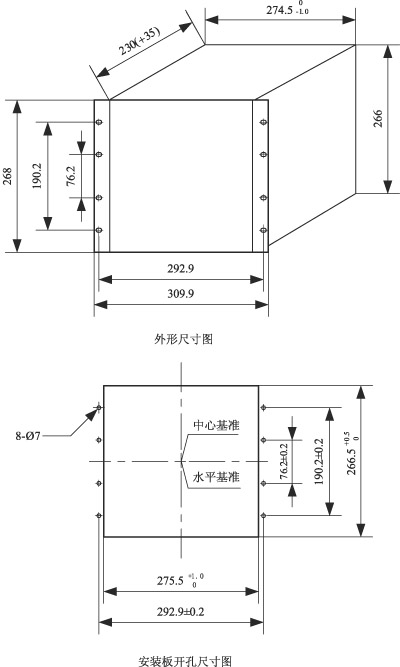

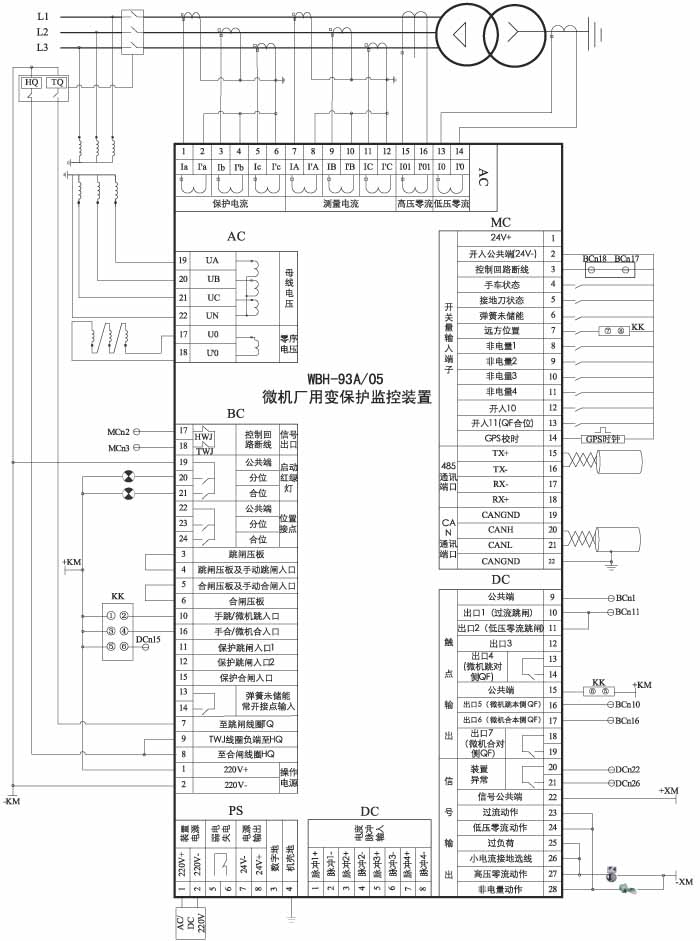

      WBH-93A/05微机厂用变保护监控装置是哈尔滨光宇电气自动化有限公司为适应变电站发展的需要、在多年继电保护装置先进的设计理念和产品技术基础上精心设计而成,产品按对象进行设计,功能齐全可靠,支持电力系统所需的保护、测量(包括电度计量)、监视、控制功能。装置可以组屏安装,也可就地安装到开关柜。该系列装置设计合理,原理先进,性能优越,维护方便。装置主要适用于3~10kV电压等级所用变或接地变的保护和监控。




保护功能
       高压侧三段式定时限过流保护;
       ◎ 高压侧负序过流保护;
       ◎ 高压侧反时限过流保护;
       ◎ 低压侧三段式零序过流保护;
       ◎ 低压侧零序反时限过流保护;
       ◎ 高压侧过负荷保护;
       ◎ 小电流接地选线告警;
       ◎ 零序过压保护;
             ▲ 零序电压用PT开口三角电压。
       ◎ 高压侧零序过流保护;
             ▲ 用作检测高压侧接地故障,根据电流大小可作用于跳闸或告警。
       ◎ 本体保护插件上的非电量保护;
             ▲ 变压器本体信号由BO插件输入,经BO插件上相应的出口继电器和信号继电器输出。
       ◎ 本体保护插件上的非电量保护;
             ▲ 变压器本体信号由MC插件上的开入6~9输入,由MCU控制投退、动作延时、跳闸出口,给出中央
       信号,并形成保护报文及SOE信息。
       ◎ 出口阵列:可对保护出口和控制出口进行整定,共7路出口可供选择。
       ◎ 可独立整定16套定值。
监控功能
       模拟量显示;
             ▲ 保护用三相电流、测量用三相电流、三相电压及线电压;
             ▲ 负序电流;
             ▲ 有功功率、无功功率、功率因数、频率(Ua);
             ▲ 低压侧零序电流;
             ▲ 高压侧零敏零序电流、零序电压、零序有功功率、零序无功功率。
       ◎ 开关量显示;
             ▲ 12路外部无源接点开入;
             ▲ 5路内部开入(跳闸位置、合闸位置、手合、手跳、弹簧未储能);
             ▲ 4路外部有源接点开入(不做电度脉冲输入用时,可配置为外部开入用)。
       ◎ 相差显示:各电压间,各电流间及电压电流间的相位差。
       ◎ 电度量显示;
             ▲ 进行有功、无功电能计算,显示4路电度(正向有功DP1、正向无功DQ1、反向有功DP2、反向无功
       DQ2),计算方式可选择单向、双向、止逆,可设置计量初值。也可采用脉冲电度方式。
       ◎ 事件报告,可存储99个事件报告;
       ◎ 控制开出,可实现15路(包括信号复归)继电器的就地或远方分/合控制,方式可以是脉冲式或永动式。
       ◎ 断路器操作;
             ▲ 内置断路器控制回路,监视断路器合、分状态;
             ▲ 断路器就地或远方操作;
       ◎ 装置弱电失电告警;
EEPROM读写校验。
通讯功能
       CAN 通讯功能;支持光宇的CL2000通讯规约,可实现遥测、遥信、电度、遥控,信号继电器的远方复
归,定值远方整定,后台校时,A/D采样值、保护动作后的模拟量动作报文,事件SOE及录波波形。其中,
             ▲ 遥测,参见“监控功能”的模拟量显示;
             ▲ 遥信,12路外部开入(可扩展为16路)、内部5 路开入,事故信号、预警信号、保护功能软压板投
       退变位信息,EEPROM自检出错信息;
             ▲ 电度,参见“监控功能”的电度量显示;
             ▲ 遥控,参见“监控功能”的控制开出及断路器操作;
             ▲ SOE,动作信息及时间记录,时间分辨为毫秒级;
             ▲ 保护报文,显示相关的保护定值及动作时的特征模拟量值;
             ▲ 录波波形,可录取保护相关的电流、电压故障前后各10周波的数据;
             ▲ 通讯波特率,50Kbps。
       ◎ RS-485 通讯功能,支持Modbus通讯规约(RTU模式),可实现遥测、遥信、电度、遥控,定值远方
整定,校时,报警变位信息和事故变位信息。其中,
             ▲ 遥测,参见“监控功能”的模拟量显示;
             ▲ 遥信,12路外部开入(可扩展为16路)、内部5路开入,事故信号、预警信号,EEPROM自检出
       错信息;
             ▲ 电度,参见“监控功能”的电度量显示;
             ▲ 遥控,15路继电器的合/分控制,控制方式为脉冲式(保持时间为1.0秒);
             ▲ 通讯波特率(bps):可选择为1200、2400、4800或9600。
校时功能
       装置内部硬时钟。
       ◎ 后台通讯校时。
       ◎ GPS时钟秒脉冲硬校时。

其它功能
       功率算法,可选择为两表法或三表法;
       ◎ 高压侧零序CT类型,根据用户实际需要选择为0.2A、0.5A、5.0A、20.0A或100.0A五种类型;
       ◎ 功能配置,可对保护功能进行配置选择。
