      WDH-17微机电动机保护监控装置


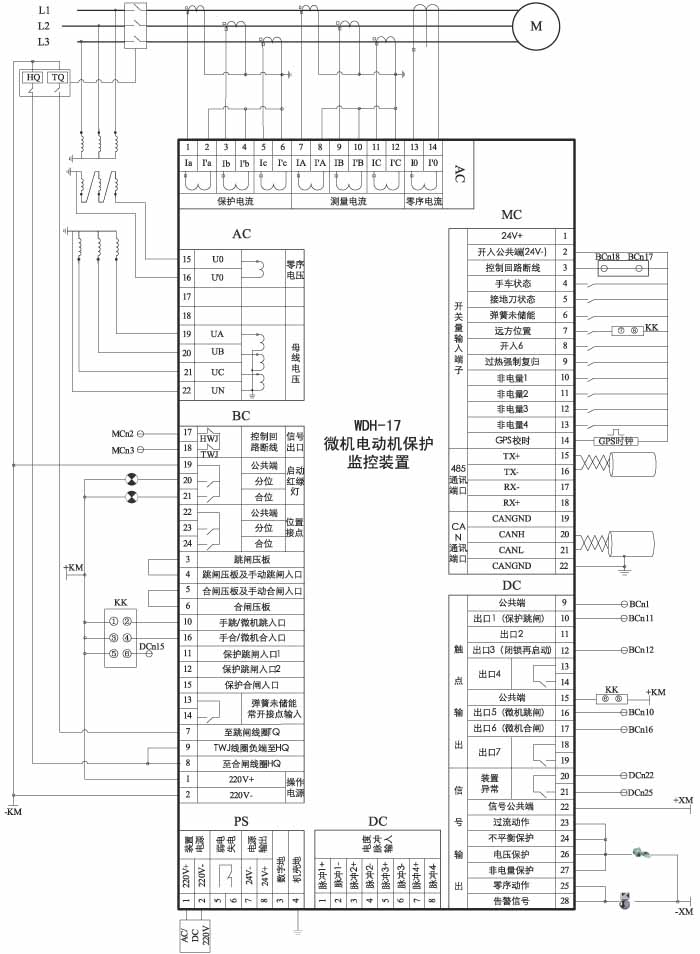

      WDH-17微机电动机保护监控装置是哈尔滨光宇电气自动化有限公司为适应变电站发展的需要、在多年继电保护装置先进的设计理念和产品技术基础上精心设计而成，产品按对象进行设计，功能齐全可靠，支持电力系统所需的保护、测量（包括电度计量）、监视、控制功能。装置可以组屏安装，也可就地安装到开关柜。该系列装置设计合理，原理先进，性能优越，维护方便。装置适用于10KV及以下电压等级、中性点非有效接地系统的高压异步电动机的保护和测控功能。




保护功能
       ◎ 电流速断保护：具有定值自动提升功能，在电动机起动时可按整定的提升倍数自动提升电流定值，以防止
在启动电流下保护误动，当启动结束后定值自动恢复，以保证保护的灵敏性。
       ◎ 过电流保护：设置一段定时限过流保护，在电动机起动结束后自动投入，作为定子绕组故障的后备保护。
       ◎ 过载保护：设置一段定子绕组过负荷保护，可选择为定时限或反时限。当选择为反时限时，装置提供IEC
的三种反时限曲线，即标准反时限、非常反时限和极端反时限。
       ◎ 不平衡保护：装置设置了三段不平衡保护，其中一段和二段为定时限，三段可选择为定时限或反时限。当
选择为反时限时，装置提供IEC的三种反时限曲线，即标准反时限、非常反时限和极端反时限。
       ◎ 启动时间过长保护：装置设置一段定时限过流保护在电动机的启动过程中生效，用来监视电动机的启动是
否失败。
       ◎ 堵转保护：装置设置了电动机堵转保护，保证电动机在运行中发生堵转时不会被烧毁。
       ◎ 电压保护：装置设置了一段低电压、一段失压和一段过电压保护。
       ◎ 零序接地告警：一段零序过流和一段零序过压。
       ◎ 过热保护：可按电动机的发热特性配置过热报警点和跳闸点，过热动作后可给出闭锁再启动出口。为应急
处理，也可对装置进行强制复归，复归开入为开入7。
       ◎ 非电量保护：提供4路非电量保护。
       ◎ 小电流接地选线。
       ◎ PT断线：装置可监视PT是否断线，当发生断线时闭锁低压和失压保护，同时若装置采用自产3U0，则闭
锁零序过压保护。
       ◎ 出口阵列：可对保护出口和控制出口进行整定，共7路出口可供选择。
       ◎ 16套保护定值。
监控功能
       ◎ 模拟量显示：
             ▲ 测量用三相电流，保护用三相电流；
             ▲ UA、UB、UC、UAB、UBC、UCA；
             ▲ P、Q、COS、F、3U0、3I0；
             ▲ I1、I2、U2、P0、Q0。
       ◎ 相位差显示：各电压间，各电流间及电压电流间的相位差。
       ◎ 开关量显示：
             ▲ 12路外部无源接点开入、4路内部开入。
       ◎ 电度计量(最多4路)：
             ▲ 可选择积分式或脉冲式。其中，积分式可选择“单向/双向/止逆”；
       ◎ 事件报告，可存储99个事件报告。
       ◎ 控制开出：可实现15路（包括信号复归）继电器的分/合控制，方式可以是脉冲式（保持时间可设定）或
永动式。
       ◎ 断路器控制
             ▲ 装置内置断路器控制回路，可实现对QF的控制，具有微机跳/手动跳，微机合/手动合入口，保护跳闸
       和保护合闸入口，以及断路器防跳功能。当不选用该控制回路时，用开入6作为QF的合闸位置输入端。
       ◎ EEPROM读写校验。
通讯功能
       ◎ CAN通讯：支持光宇的CL2000通讯规约，可实现遥测、遥信、遥控，控制开出，电度，信号继电器的远
方复归，定值远方整定，校时，A/D采样值，保护动作后的模拟量动作报文，事件SOE及录波波形。其中，
             ▲ 遥测: 参见“监控功能”的模拟量显示。
             ▲ 遥信：12路外部开入；4路内部开入（手合、手跳、跳位、合位）；相关保护软压板状态改变显示；定
       值读写校验出错告警显示。
             ▲ 遥控：断路器的选线、分闸、合闸操作；15路继电器的控制开出（脉冲式和永动式）；信号的远方复归。
             ▲ 电度：正向有功、正向无功、反向有功、反向无功四种类型的电度。
             ▲ 参数设定：定值读写；电度初值读写；电度变比读写；PTCT变比读写。
             ▲ 报文：显示保护动作时的模拟量信息，相关定值，SOE及故障发生前后各10周波的特征模拟量的波形。
             ▲ 校时：可实现通讯校时，校时刻度为10ms，方式为广播式。
       ◎ RS-485通讯支持Modbus通讯规约（RTU模式），可实现遥测、遥信、控制开出，定值远方整定，校时，
报警变位信息和事故变位信息。其中，
             ▲ 遥测：参见“监控功能”的模拟量显示。
             ▲ 遥信：12路外部开入，内部4 路开入，事故信号，预警信号，保护功能软压板投退变位信息，EEPROM
       自检出错信息。
             ▲ 控制开出：15路继电器的合/分控制，控制方式为脉冲式（保持时间为1.0秒）。
             ▲ 通讯波特率（bps）：可选择为1200、2400、4800或9600。
校时功能
       ◎ 装置内部硬时钟。
       ◎ 后台通讯校时。
       ◎ GPS时钟秒脉冲硬校时。
其它功能
       ◎ 功率算法：可选择为两表法或三表法。
       ◎ 零序CT类型：根据用户实际需要选择为0.2A、0.5A、6.0A、20.0A、100.0A五种类型。
       ◎ 零序量的产生：可以采自零序PT、零序CT，或者由装置内部自产。
       ◎ 功能配置：可对保护功能进行配置选择。
