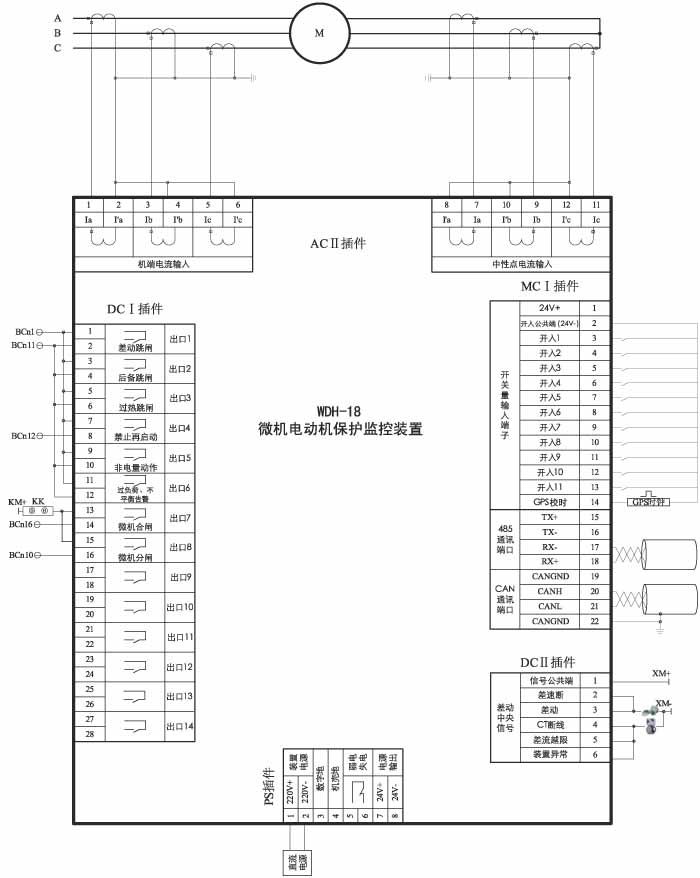

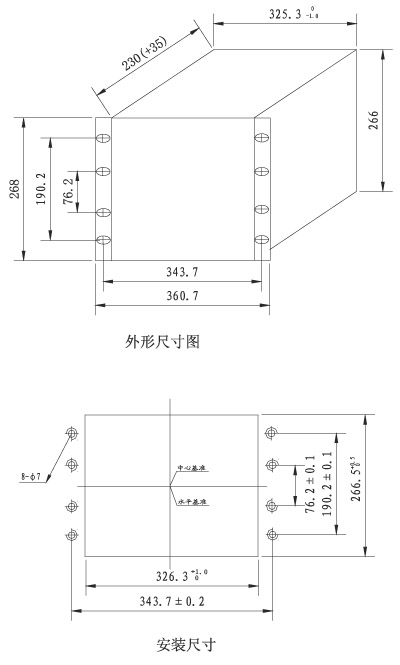

差动模块
保护功能
◎ 差速断保护：在电动机起动过程中可选择经延时动作。
◎ 比例差动保护
▲ 2段折线式比例制动差动特性；
▲ 电动机起动过程中特性可以按整定的提升倍数提升；
▲ 电动机起动过程中可选择经延时动作；
▲ 可以经CT断线闭锁。
◎ 差流越限：具有差流越限告警功能。
◎ CT断线
▲ 监视电动机机端和中性点侧的CT二次回路，当发生某相断线时，给出告警信息。
▲ CT发生断线后，可选择是否对比例差动保护进行闭锁。
◎ 出口阵列：可对保护出口和控制出口进行整定，共14路出口可供选择。
◎ 16套保护定值。
监控功能
◎ 模拟量显示
▲ 电动机机端和中性点侧的三相保护电流；
▲ 三相差动电流、三相制动电流；
◎ 相位差显示：各电流间的相位差。
◎ 开关量显示：12路外部无源接点开入。
◎ 事件报告，可存储99个事件报告。
◎ 装置弱电失电报警。
◎ EEPROM读写校验。
通讯功能
◎ CAN通讯：支持光宇的CL2000通讯规约，波特率为50Kbps。可实现遥测、遥信、遥控，控制开出，电
度，信号继电器的远方复归，定值远方整定，校时，A/D采样值，保护动作后的模拟量动作报文，事件SOE及录
波波形。其中，
▲ 遥测: 参见“监控功能”的模拟量显示。
▲ 遥信：12路外部开入；事故信号，预警信号；保护软压板投退变位信息；EEPROM自检出错信息。
▲ 报文：显示保护动作时的模拟量信息，相关定值，SOE及故障发生前后各10周波的特征模拟量的波形。
▲ 校时：可实现通讯校时，校时刻度为10ms，方式为广播式。
◎ RS-485通讯：支持Modbus通讯规约（RTU模式），可实现遥测、遥信、控制开出，定值远方整定，校时，
报警变位信息和事故变位信息。其中，
▲ 遥测：参见“监控功能”的模拟量显示。
▲ 遥信：12路外部开入，事故信号，预警信号，保护功能软压板投退变位信息，EEPROM自检出错信息。
▲ 控制开出：20路继电器的合/分控制，控制方式为脉冲式（保持时间为1.0秒）。
▲ 通讯波特率（bps）：可选择为1200、2400、4800或9600。
校时功能
◎ 装置内部硬时钟。
◎ 后台通讯校时。
◎ GPS时钟秒脉冲硬校时。
其它功能
◎ 可输出直流24V。
◎ 功能配置：可对保护功能进行配置选择。

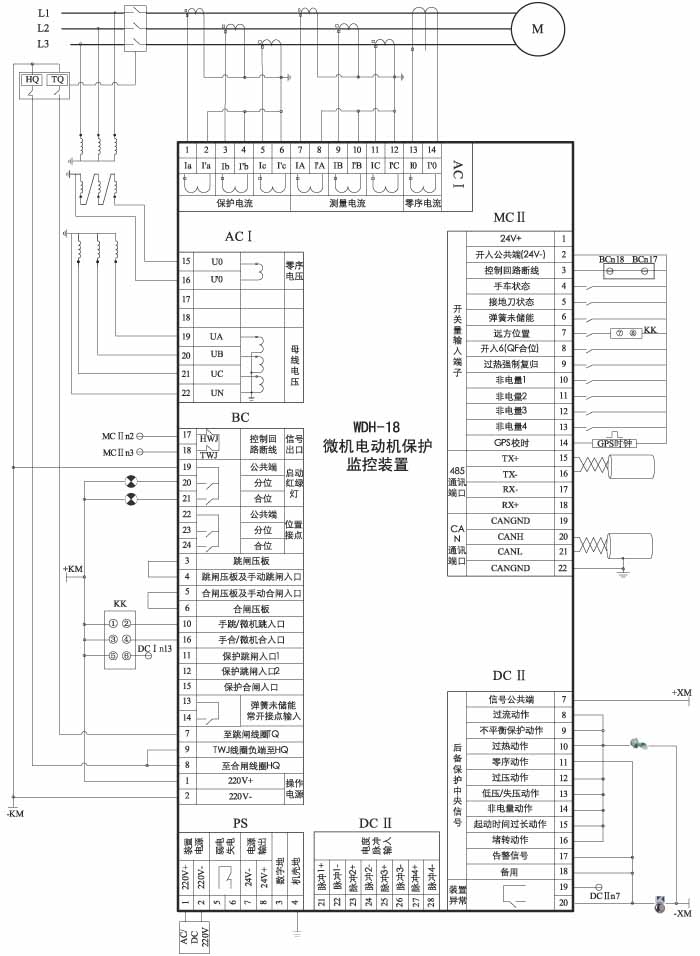

后备保护监控模块
保护功能
◎ 电流速断保护：具有定值自动提升功能，在电动机起动时可按整定的提升倍数自动提升电流定值，以防止
在启动电流下保护误动，当启动结束后定值自动恢复，以保证保护的灵敏性。
◎ 过电流保护：设置一段定时限过流保护，在电动机起动结束后自动投入，作为定子绕组故障的后备保护。
◎ 过载保护：设置一段定子绕组过负荷保护，可选择为定时限或反时限。当选择为反时限时，装置提供IEC
的三种反时限曲线，即标准反时限、非常反时限和极端反时限。
◎ 不平衡保护：装置设置了三段不平衡保护，其中一段和二段为定时限，三段可选择为定时限或反时限。当
选择为反时限时，装置提供IEC的三种反时限曲线，即标准反时限、非常反时限和极端反时限。
◎ 启动时间过长保护：装置设置一段定时限过流保护在电动机的启动过程中生效，用来监视电动机的启动是
否失败。
◎ 堵转保护：装置设置了电动机堵转保护，保证电动机在运行中发生堵转时不会被烧毁。
◎ 电压保护：装置设置了一段低电压、一段失压和一段过电压保护。
◎ 零序接地告警：一段零序过流和一段零序过压。
◎ 过热保护：可按电动机的发热特性配置过热报警点和跳闸点，过热动作后可给出闭锁再启动出口。为应急
处理，也可对装置进行强制复归，复归开入为开入7。
◎ 非电量保护：提供4路非电量保护。
◎ 小电流接地选线。
◎ PT断线：装置可监视PT是否断线，当发生断线时闭锁低压和失压保护，同时若装置采用自产3U0，则闭
锁零序过压保护。
◎ 出口阵列：可对保护出口和控制出口进行整定，共12路出口可供选择。
◎ 16套保护定值。
监控功能
◎ 模拟量显示：
▲ 测量用三相电流，保护用三相电流；
▲ UA、UB、UC、UAB、UBC、UCA；
▲ P、Q、COS、F、3U0、3I0；
▲ I1、I2、U2、P0、Q0。
◎ 相位差显示：各电压间，各电流间及电压电流间的相位差。
◎ 开关量显示：
▲ 12路外部无源接点开入、4路内部开入。
◎ 电度计量(最多4路)：
▲ 可选择积分式或脉冲式。其中，积分式可选择“单向/双向/止逆”。
◎ 事件报告，可存储99个事件报告。
◎ 控制开出：可实现25路（包括信号复归）继电器的分/合控制，方式可以是脉冲式（保持时间可设定）或
永动式。
◎ 断路器控制
▲ 装置内置断路器控制回路，可实现对QF的控制，具有微机跳/手动跳，微机合/手动合入口，保护跳
闸和保护合闸入口，以及断路器防跳功能。当不选用该控制回路时，用开入6作为QF的合闸位置输入端。
◎ EEPROM读写校验。
通讯功能
◎ CAN通讯：支持光宇的CL2000通讯规约，波特率为50Kbps。可实现遥测、遥信、遥控，控制开出，
电度，信号继电器的远方复归，定值远方整定，校时，A/D采样值，保护动作后的模拟量动作报文，事件SOE及
录波波形。其中，
▲ 遥测: 参见“监控功能”的模拟量显示。
▲ 遥信：12路外部开入；4路内部开入（手合、手跳、跳位、合位）；相关保护软压板状态改变显示；
定值读写校验出错告警显示。
▲ 遥控：断路器的选线、分闸、合闸操作；25路继电器的控制开出（脉冲式和永动式）；信号的远方
复归。
▲ 电度：正向有功、正向无功、反向有功、反向无功四种类型的电度。
▲ 参数设定：定值读写；电度初值读写；电度变比读写；PTCT变比读写。
▲ 报文：显示保护动作时的模拟量信息，相关定值，SOE及故障发生前后各10周波的特征模拟量的波形。
▲ 校时：可实现通讯校时，校时刻度为10ms，方式为广播式。
◎ RS-485通讯：支持Modbus通讯规约（RTU模式），可实现遥测、遥信、控制开出，定值远方整定，校
时，报警变位信息和事故变位信息。其中，
▲ 遥测：参见“监控功能”的模拟量显示。
▲ 遥信：12路外部开入，内部4 路开入，事故信号，预警信号，保护功能软压板投退变位信息，
EEPROM自检出错信息。
▲ 控制开出：25路继电器的合/分控制，控制方式为脉冲式（保持时间为1.0秒）。
▲ 通讯波特率（bps）：可选择为1200、2400、4800或9600。
校时功能
◎ 装置内部硬时钟。
◎ 后台通讯校时。
◎ GPS时钟秒脉冲硬校时。
其它功能
◎ 功率算法：可选择为两表法或三表法。
◎ 零序CT类型：根据用户实际需要选择为0.2A、0.5A、6.0A、20.0A、100.0A五种类型。
◎ 零序量的产生：可以采自零序PT、零序CT，或者由装置内部自产。
◎ 功能配置： 可对保护功能进行配置选择。
额定数据
◎ 额定直流电压
▲ 220V或110V（订货注明）。
◎ 额定交流数据
▲ 交流电压：100V；
▲ 开口三角电压：100V或300V（订货注明）；
▲ 交流电流：5A或1A（订货注明）；
▲ 频 率：50Hz。
◎ 功率消耗
▲ 直流电源回路：正常工作时不大于20W；保护动作时不大于30W；
▲ 交流电流回路：不大于0.5VA/相；
▲ 交流电压回路：不大于0.2VA/相。
◎ 状态电平
▲ 各CPU及通讯接口模件的输入状态电平：5V；
▲ 开关量输入状态电平：24V（18V～30V）；
▲ 脉冲量输入状态电平：24V（12V～30V）。
主要技术性能
◎ 采样回路精确工作范围
▲ 相电压：1～100V；
▲ 开口三角电压：1～100/300V；
▲ 保护电流：0.04In～20In；
▲ 高灵敏零序电流：6mA～0.6A；
▲ 测量电流：0.8%In～100%In。
◎ 接点容量
▲ 信号触点：AC 125V、0.6A；DC 110V、0.6A；DC 30V、1A；
▲ 小中间开出触点：AC 125V、0.6A；DC 110V、0.6A；DC 30V、1A；
▲ 跳合闸保持触点：5A连续通电（无灭弧能力）。
◎ 模拟量精度
▲ 测量电流：±0.5%；
▲ 电 压：±0.5%；
▲ 保护电流：±3.0%；
▲ 功 率：±0.5%；
▲ 频 率：±0.02Hz。
◎ 整组动作时间(包括继电器固有时间)
▲ 固有动作时间：1.2 倍整定值时（过量保护）测量不大于40ms。
◎ 准确度
▲ 遥信分辨率：2ms；
▲ 动作值精度：±3%；
▲ 动作延时一致性：±20ms；
▲ 方向边缘误差：5°；
▲ 同期角度误差：2°。
◎ 过载能力
▲ 交流电流回路：
1) 2倍额定电流连续工作；
2) 10倍额定电流允许10s；
3) 40倍额定电流允许1s；
4) 150倍额定电流允许10ms。
▲ 交流电压回路：
1) 1.2倍额定电压连续工作；
2) 1.5倍额定电压允许30s。
▲ 直流电源回路：80%～115%电压连续工作。
◎ 环境条件
▲ 保存温度：-40℃～80℃（储存及运输过程中的允许温度范围）；
▲ 工作温度：-25℃～55℃（确定装置基本性能及准确度的环境温度）；
▲ 相对湿度：5%～95%（不结露）；
▲ 大气压力：80kPa～110kPa。
绝缘性能
◎ 绝缘电阻
装置的带电部分和非带电部分及外壳之间以及电气上无联系的各电路之间用开路电压500V的兆欧表测
量其绝缘电阻值,正常试验大气条件下，各等级的各回路绝缘电阻不小于100MΩ。
◎ 介质强度
在正常试验大气条件下装置能承受频率为50Hz、电压2000V历时1分钟的工频耐压试验而无击穿闪络
及元件损坏现象。试验过程中，任一被试回路施加电压时其余回路等电位互联接地。
◎ 冲击电压
在正常试验大气条件下，装置的电源输入回路、交流输入回路、输出触点回路对地，以及回路之间，能
承受1.2/50µs 的标准雷电波的短时冲击电压试验，开路试验电压5KV。
电磁兼容性能
◎ 静电放电抗干扰度
通过GB/T 17626.2-1998 规定的静电放电抗干扰Ⅳ级试验。
◎ 射频电磁场辐射抗干扰度
通过GB/T 17626.3-1998 规定的射频电磁场辐射抗干扰度Ⅲ级试验。
◎ 电快速瞬变脉冲群抗干扰度
通过GB/T 17626.4-1998 规定的电快速瞬变脉冲群抗干扰度Ⅳ级试验。
◎ 浪涌（冲击）抗扰度
通过GB/T 17626.5-1998 规定的浪涌（冲击）抗扰度Ⅲ级试验。
◎ 射频场感应的传导骚扰度
通过GB/T 17626.6-1998 规定的射频场感应的传导骚扰度Ⅲ级试验。
◎ 工频磁场抗扰度
通过GB/T 17626.8-1998 规定的工频磁场抗扰度Ⅲ级试验。
◎ 脉冲磁场抗扰度
通过GB/T 17626.9-1998 规定的脉冲磁场抗扰度Ⅲ级试验。
◎ 阻尼振荡磁场抗扰度
通过GB/T 17626.10-1998 规定的阻尼振荡磁场抗扰度Ⅲ级试验。
◎ 阻尼波抗扰度
通过GB/T 17626.11-1998 规定的阻尼波抗扰度Ⅲ级试验。
◎ 辐射发射限值试验
通过GB9254-1998 规定的辐射发射限值A类试验。
机械性能
◎ 振动
装置能承受GB/T 7261-2000 16.3 规定的严酷等级为Ⅰ级的振动耐久能力试验。
◎ 冲击
装置能承受GB/T 7261-2000 17.5 规定的严酷等级为Ⅰ级的冲击耐久能力试验。
◎ 碰撞
装置能承受GB/T 7261-2000 第18 章规定的严酷等级为Ⅰ级的碰撞能力试验。
