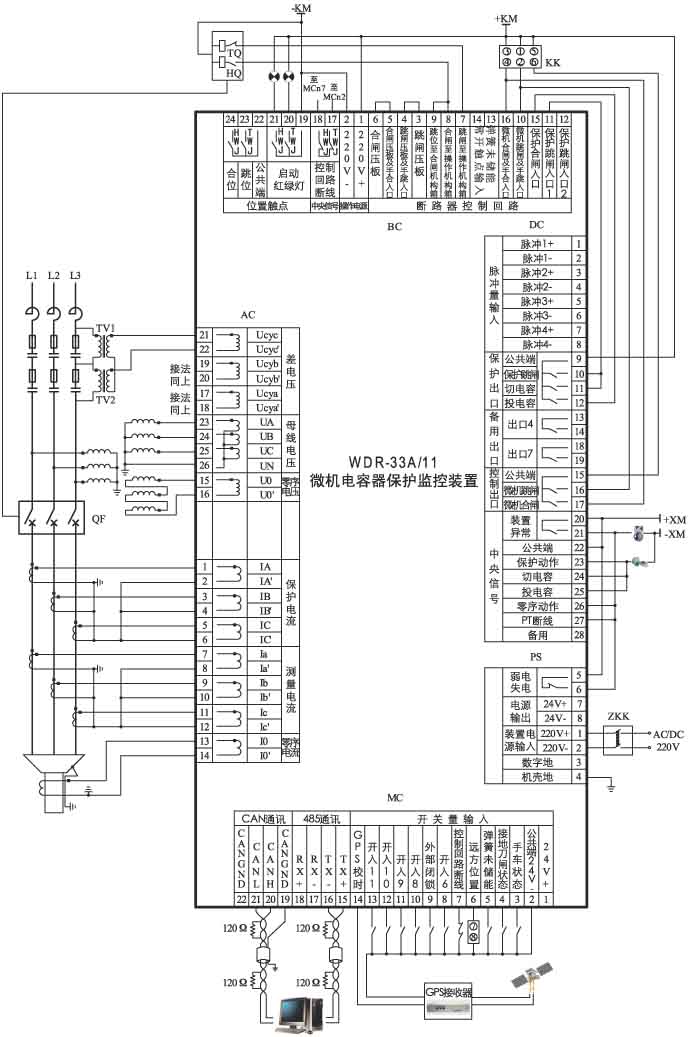

保护功能
◎ 两段过流保护
◎ 过电压保护
◎ 低电压保护
◎ 差电压保护（三相）
◎ 小电流接地保护
▲ U0、I0可采用自产或非自产；
◎ 零序过压保护
▲ U0可采用自产或非自产；
◎ 零序过流保护
▲ I0可采用自产或非自产；
◎ 电容器自动投切
▲ 电压控制，动作采用脉冲方式。
◎ 反时限过流保护
◎ PT断线告警
▲ 有保护跳闸（零序过压、零序过流不包括在内）时，PT断线被暂时闭锁，至保护返回后解锁。
▲ 断线发生时，电容器自投功能被闭锁；
▲ 若满足断线条件时，采用自产U0的零序过压保护及小电流接地保护被闭锁；
▲ 提供断线闭锁功能：若该功能投入，断线发生时，低电压保护被闭锁；若该功能退出，断线发生时，
低电压保护不会被闭锁。
◎ 出口阵列：可对保护出口和控制出口进行整定，共8路出口可供选择。
◎ 提供16套定值区供整定。
监控功能
◎ 监视模拟量
▲ 三相保护电流（保护IA、保护IB、保护IC）；
▲ 三相监控电流（监控Ia、监控Ib、监控Ic）；
▲ 三相保护电压及其线电压（Ua、Ub、Uc、Uab、Ubc、Uca）；
▲ 三相差电压（Ucya、Ucyb、Ucyc）；
▲ 有功功率（P）、无功功率（Q）、功率因数（cosφ）；
▲ 系统频率（F）；
▲ 零序电压（U0）、零序电流（I0）；
▲ 零序有功（P0）、零序无功（Q0）。
◎ 监视开关量
▲ 12路外部无源开入状态；
▲ 5路内部开入状态(断路器跳位、断路器合位、手合位、手跳位、弹簧未储能位，无断路器插件的装置无此5路内部开入)；
▲ 4路额外外部开入状态（电度脉冲不用时，可配置为开入）。
◎ 监视模拟量间相差：各电流间、各电压间及电流和电压间相位差，在装置上进行。
◎ 监视电度量：4路脉冲电度量的累积值
◎ 事件报告
▲ 装置记录保护动作信息及定值读、写错误信息。可存储99个报文并可手动清除。
◎ 控制开出
▲ 包括7路DJ、6路XJ、1路GJ、1路FJ，共15路开出；
▲ 在装置上操作，动作方式可选择永动或脉冲。脉冲宽度可以设置；
◎ 内置断路器控制回路，监视断路器合、分状态。
◎ 断路器操作
▲ 预合/预分/合闸/分闸的控制出口可灵活整定。
▲ 远方和就地均可操作。
◎ 电容器投/切操作：在上位机控制，与保护整组投退无关。
◎ 装置弱电失电告警(PSn5-PSn6)。
◎ EEPROM读写校验。
通讯功能
◎ CAN通讯功能（支持光宇电气CL2000通讯规约，波特率：50Kbps）
▲ 遥测：见“监控功能”的监视模拟量。
▲ 遥信：12路外部开入；5路内部开入（手合、手跳、跳位、合位、弹簧未储能位）、4路额外外部开入
（电度脉冲不用时，可配置为开入）、事故信号、告警信号、保护功能软压板投退变位信息、定值区切换信息、
EEPROM自检出错信息。
▲ 电度：4路脉冲电度量的累积值
▲ 保护报文：显示保护动作时的模拟量信息，相关定值，SOE及故障发生前后各10周波的特征模拟量的
波形。
▲ 定值读/写
▲ 断路器操作
▲ 控制开出
▲ 电容器投/切操作
◎ 485通讯功能（支持光宇电气CDT通讯规约，波特率：2400bps）
▲ 电容器投/切操作。
校时功能
◎ 装置内部硬时钟。
◎ 后台通讯校时。
◎ GPS时钟秒脉冲硬校时。
其它功能
◎ 功率算法可选（三表/两表）。
◎ 装置零序CT类型可选（100/20/5/0.5/0.2）。
◎ 装置电度配置类型可选（无效/脉冲/开入）。
◎ 断路器插件投退功能。
◎ 24V直流电源输出。
额定数据
◎ 额定直流电压
▲ 220V或110V（订货注明）。
◎ 额定交流数据
▲ 交流电压：100V；
▲ 开口三角电压：100V或300V（订货注明）；
▲ 交流电流：5A或1A（订货注明）；
▲ 频 率：50Hz。
◎ 功率消耗
▲ 直流电源回路：正常工作时不大于20W；保护动作时不大于30W；
▲ 交流电流回路：不大于0.5VA/相；
▲ 交流电压回路：不大于0.2VA/相。
◎ 状态电平
▲ 各CPU及通讯接口模件的输入状态电平：5V；
▲ 开关量输入状态电平：24V（18V～30V）；
▲ 脉冲量输入状态电平：24V（12V～30V）。
主要技术性能
◎ 采样回路精确工作范围
▲ 相电压：1～100V；
▲ 开口三角电压：1～100/300V；
▲ 保护电流：0.04In～20In；
▲ 高灵敏零序电流：6mA～0.6A；
▲ 测量电流：0.8%In～100%In。
◎ 接点容量
▲ 信号触点：AC 125V、0.6A；DC 110V、0.6A；DC 30V、1A；
▲ 小中间开出触点：AC 125V、0.6A；DC 110V、0.6A；DC 30V、1A；
▲ 跳合闸保持触点：5A连续通电（无灭弧能力）。
◎ 模拟量精度
▲ 测量电流：±0.5%；
▲ 电 压：±0.5%；
▲ 保护电流：±3.0%；
▲ 功 率：±0.5%；
▲ 频 率：±0.02Hz。
◎ 整组动作时间(包括继电器固有时间)
▲ 固有动作时间：1.2 倍整定值时（过量保护）测量不大于40ms。
◎ 准确度
▲ 遥信分辨率：2ms；
▲ 动作值精度：±3%；
▲ 动作延时一致性：±20ms；
▲ 方向边缘误差：±5°；
▲ 同期角度误差：±2°。
◎ 过载能力
▲ 交流电流回路：
1) 2倍额定电流连续工作；
2) 10倍额定电流允许10s；
3) 40倍额定电流允许1s；
4) 150倍额定电流允许10ms。
▲ 交流电压回路：
1) 1.2倍额定电压连续工作；
2) 1.5倍额定电压允许30s。
▲ 直流电源回路：80%～115%电压连续工作。
◎ 环境条件
▲ 保存温度：-40℃～80℃（储存及运输过程中的允许温度范围）；
▲ 工作温度：-25℃～55℃（确定装置基本性能及准确度的环境温度）；
▲ 相对湿度：5%～95%（不结露）；
▲ 大气压力：80kPa～110kPa。
绝缘性能
◎ 绝缘电阻
装置的带电部分和非带电部分及外壳之间以及电气上无联系的各电路之间用开路电压500V的兆欧表测
量其绝缘电阻值,正常试验大气条件下，各等级的各回路绝缘电阻不小于100MΩ。
◎ 介质强度
在正常试验大气条件下装置能承受频率为50Hz、电压2000V历时1分钟的工频耐压试验而无击穿闪络
及元件损坏现象。试验过程中，任一被试回路施加电压时其余回路等电位互联接地。
◎ 冲击电压
在正常试验大气条件下，装置的电源输入回路、交流输入回路、输出触点回路对地，以及回路之间，能
承受1.2/50µs 的标准雷电波的短时冲击电压试验，开路试验电压5KV。
电磁兼容性能
◎ 静电放电抗干扰度
通过GB/T 17626.2-1998 规定的静电放电抗干扰Ⅳ级试验。
◎ 射频电磁场辐射抗干扰度
通过GB/T 17626.3-1998 规定的射频电磁场辐射抗干扰度Ⅲ级试验。
◎ 电快速瞬变脉冲群抗干扰度
通过GB/T 17626.4-1998 规定的电快速瞬变脉冲群抗干扰度Ⅳ级试验。
◎ 浪涌（冲击）抗扰度
通过GB/T 17626.5-1998 规定的浪涌（冲击）抗扰度Ⅲ级试验。
◎ 射频场感应的传导骚扰度
通过GB/T 17626.6-1998 规定的射频场感应的传导骚扰度Ⅲ级试验。
◎ 工频磁场抗扰度
通过GB/T 17626.8-1998 规定的工频磁场抗扰度Ⅲ级试验。
◎ 脉冲磁场抗扰度
通过GB/T 17626.9-1998 规定的脉冲磁场抗扰度Ⅲ级试验。
◎ 阻尼振荡磁场抗扰度
通过GB/T 17626.10-1998 规定的阻尼振荡磁场抗扰度Ⅲ级试验。
◎ 阻尼波抗扰度
通过GB/T 17626.11-1998 规定的阻尼波抗扰度Ⅲ级试验。
◎ 辐射发射限值试验
通过GB9254-1998 规定的辐射发射限值A类试验。

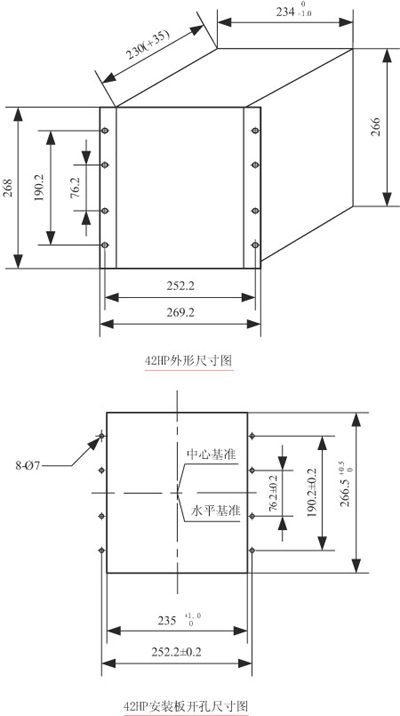

机械性能
◎ 振动
装置能承受GB/T 7261-2000 16.3 规定的严酷等级为Ⅰ级的振动耐久能力试验。
◎ 冲击
装置能承受GB/T 7261-2000 17.5 规定的严酷等级为Ⅰ级的冲击耐久能力试验。
◎ 碰撞
装置能承受GB/T 7261-2000 第18 章规定的严酷等级为Ⅰ级的碰撞能力试验。
