      WDR-33A/11L微机电容器保护监控装置


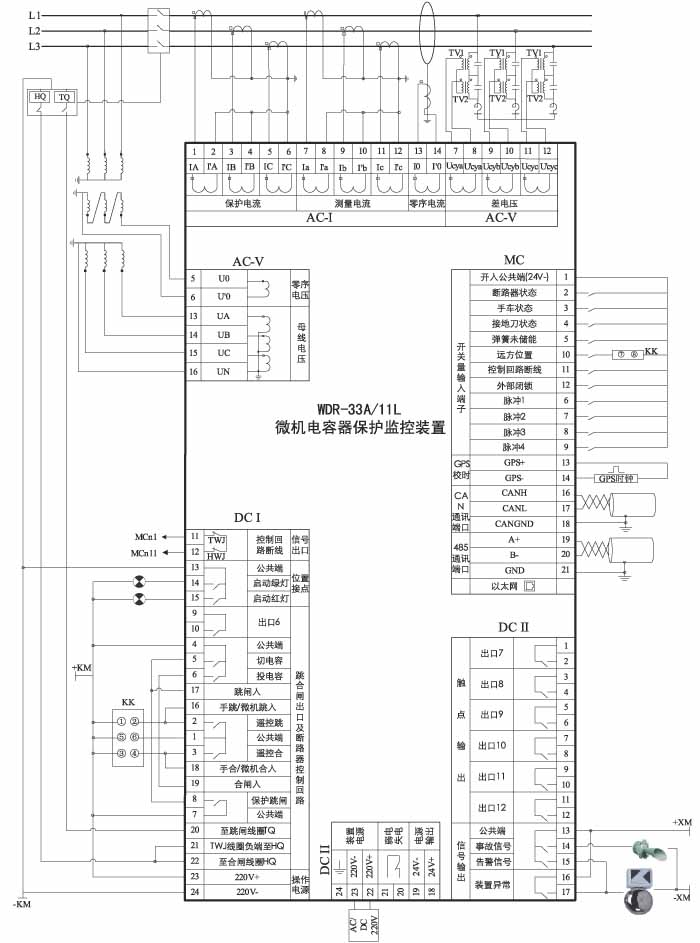

      WDR-33A/11L微机电容器保护监控装置是哈尔滨光宇电气自动化有限公司为适应变电站发展的需要、在多年继电保护装置先进的设计理念和产品技术基础上精心设计而成，产品按对象进行设计，功能齐全可靠，支持电力系统所需的保护、测量（包括电度计量）、监视、控制功能。装置可以组屏安装，也可就地安装到开关柜。该系列装置设计合理，原理先进，性能优越，维护方便。装置适用于60kV以下电压等级装设的并联电力电容器的保护及测控。




保护功能
       ◎ 两段过流保护
       ◎ 过电压保护
       ◎ 低电压保护
       ◎ 差电压保护（三相）
       ◎ 小电流接地保护
             ▲ U0、I0可采用自产或非自产；
       ◎ 零序过压保护
             ▲ U0可采用自产或非自产；
       ◎ 零序过流保护
             ▲ I0可采用自产或非自产；
       ◎ 电容器自动投切
             ▲ 电压控制，动作采用脉冲方式。
       ◎ 反时限过流保护
       ◎ PT断线告警
             ▲ 有保护跳闸（零序过压、零序过流不包括在内）时，PT断线被暂时闭锁，至保护返回后解锁。
             ▲ 断线发生时，电容器自投功能被闭锁；
             ▲ 若满足断线条件时，采用自产U0的零序过压保护及小电流接地保护被闭锁；
             ▲ 提供断线闭锁功能：若该功能投入，断线发生时，低电压保护被闭锁；若该功能退出，断线发生时，
       低电压保护不会被闭锁。
       ◎ 出口阵列：可对保护出口和控制出口进行整定，共12路出口可供选择。
       ◎ 提供16套定值区供整定。
监控功能
       ◎ 监视模拟量
             ▲ 三相保护电流（保护IA、保护IB、保护IC）；
             ▲ 三相监控电流（监控Ia、监控Ib、监控Ic）；
             ▲ 三相保护电压及其线电压（Ua、Ub、Uc、Uab、Ubc、Uca）；
             ▲ 三相差电压（Ucya、Ucyb、Ucyc）；
             ▲ 有功功率（P）、无功功率（Q）、功率因数（cosφ）；
             ▲ 系统频率（F）；
             ▲ 零序电压（U0）、零序电流（I0）；
             ▲ 零序有功（P0）、零序无功（Q0）。
       ◎ 监视开关量
             ▲ 11路外部无源开入状态；
             ▲ 4路内部开入状态(断路器跳位、断路器合位、手合位、手跳位，无断路器插件的装置无此4路内部开
       入)；
       ◎ 监视模拟量间相差：各电流间、各电压间及电流和电压间相位差，在装置上进行。
       ◎ 监视电度量：4路脉冲电度量的累积值。
       ◎ 事件报告
             ▲ 装置记录保护动作信息及定值读、写错误信息。可存储99个报文并可手动清除。
       ◎ 控制开出
             ▲ 包括12路DJ（触电输出）、3路XJ（信号输出）、1路FJ（信号复归）,共16路开出；
             ▲ 在装置上操作，动作方式可选择永动或脉冲。脉冲宽度可以设置；
       ◎ 内置断路器控制回路，监视断路器合、分状态。
       ◎ 断路器操作
             ▲ 预合/预分/合闸/分闸的控制出口可灵活整定。
             ▲ 远方和就地均可操作。
       ◎ 电容器投/切操作：在上位机控制，与保护整组投退无关。
       ◎ 装置弱电失电告警。
       ◎ 保护电流输入通道的AD自检。
       ◎ EEPROM读写校验。
通讯功能
       ◎ CAN通讯功能（支持光宇电气CL2000通讯规约，波特率：50Kbps）
             ▲ 遥测：见“监控功能”的监视模拟量。
             ▲ 遥信：11路外部开入；4路内部开入（手合、手跳、跳位、合位）、事故信号、告警信号、保护功能
       软压板投退变位信息、定值区切换信息、EEPROM自检出错信息。
             ▲ 电度：4路电度量（正向有功、正向无功、反向有功、反向无功）的累积值
             ▲ 保护报文：显示保护动作时的模拟量信息，相关定值，SOE及故障发生前后各10周波的特征模拟量
       的波形。
             ▲ 定值读/写
             ▲ 断路器操作
             ▲ 控制开出
             ▲ 电容器投/切操作
       ◎ 485通讯功能：支持Modbus通讯规约（RTU模式），波特率可选（1200、2400、4800、9600）。
             ▲ 遥测：见“监控功能”的监视模拟量。
             ▲ 遥信：11路外部开入，内部4 路开入，事故信号，预警信号，保护功能软压板投退变位信息，A/D自
       检出错信息，EEPROM自检出错信息。
             ▲ 电度：4路电度量（正向有功、正向无功、反向有功、反向无功）的累积值。
             ▲ 定值读/写。
             ▲ 控制开出: 16路继电器的合/分控制，控制方式为脉冲式（保持时间为1.0秒）。
校时功能
       ◎ 装置内部硬时钟。
       ◎ 后台通讯校时。
       ◎ GPS时钟硬校时：接收秒脉冲输入（有源输入，DC24V）。
其它功能
       ◎ 功率算法可选（三表/两表）。
       ◎ 装置零序CT类型可选（100/20/5/0.5/0.2）。
       ◎ 装置电度配置类型可选（无效/脉冲/开入）。
       ◎ 断路器插件投退功能。
       ◎ 24V直流电源输出。
