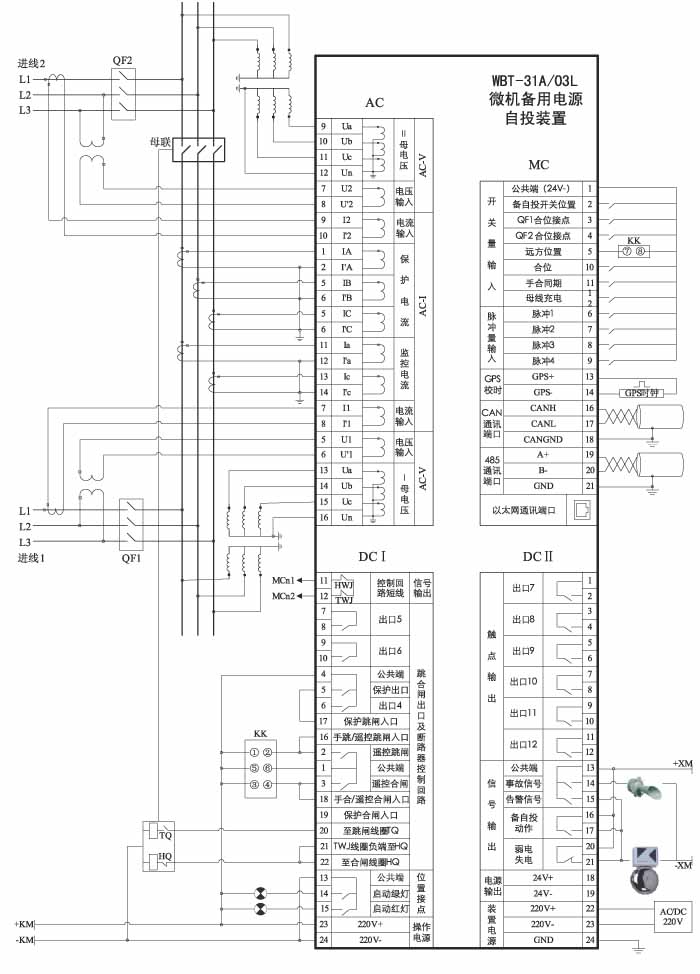

自动化功能
◎ 备自投功能
▲ 八种备自投方式，每种方式的动作出口可灵活配置。
◎ 过负荷减载功能
▲ 电流可灵活配置。共八轮减载。
母联保护功能
◎ 两段复闭过流保护
▲ 以低电压和负序电压为复合电压。
◎ 反时限过流保护
◎ 过负荷保护
◎ 母线充电保护
▲ 可以选择判三相过流或判零序过流来实现保护。
◎ 手合同期
▲ 可以选择检无压、检同期；
▲ 以UAB为同期相别。
◎ 手合故障后加速(有断路器控制插件的装置有此功能)
◎ 母联合闸后加速
◎ 两段母线PT断线告警
▲ 有保护跳闸时，PT断线被暂时闭锁，至保护返回后解锁。
▲ Ⅰ母PT断线提供断线闭锁功能：若该功能投入，断线发生时，与电压有关的复闭过流保护被闭锁；
若该功能退出，断线发生时，与电压有关的复闭过流保护不会被闭锁。
◎ 出口阵列：对保护出口和控制出口进行整定。
◎ 提供8套定值区。
监控功能
◎ 模拟量显示：
▲ 五个保护电流（IA、IB、IC、I1、I2）；
▲ 三相测量电流（Ia、Ib（自产）、Ic）；
▲ Ⅰ母三相电压及其线电压（ⅠUa、ⅠUb、ⅠUc、ⅠUab、ⅠUbc、ⅠUca）；
▲ Ⅰ母频率（ⅠF）；
▲ Ⅰ母零序电压及负序电压（ⅠU0（自产）、ⅠU2（自产））；
▲ Ⅱ母三相电压及其线电压（ⅡUa、ⅡUb、ⅡUc、ⅡUab、ⅡUbc、ⅡUca）；
▲ Ⅱ母零序电压及负序电压（ⅡU0（自产）、ⅡU2（自产））
▲ 有功功率（P）、无功功率（Q）、功率因数（cosφ）；
▲ 两路交流电压（U1、U2）。
◎ 开关量显示：
▲ 11路外部无源接点开入状态；
▲ 4路内部开入状态(断路器跳位、断路器合位、手跳位、手合位，无断路器插件的装置无此4路内部开
入)。
◎ 相差显示：各电压间、各电流间及电压和电流间的相位差。
◎ 电度量显示：4路电度量（正向有功、正向无功、反向有功、反向无功）的累积值。
◎ 事件报告
▲ 装置记录保护动作信息及定值读、写错误信息。可存储99个报文并可手动清除。
◎ 控制开出：可实现16路（包括信号复归）继电器的分/合控制，方式可以是脉冲式（保持时间可设定）或
永动式。
◎ 内置断路器控制回路，监视断路器合、分状态。
◎ 断路器的分闸、合闸、选线操作（远方和就地）。
◎ 装置电源弱电失电告警。
◎ EEPROM读写自检。
◎ 保护电流通道AD自检。
通讯功能
◎ CAN通讯：支持光宇的CL2000通讯规约，可实现遥测、遥信、遥控，控制开出，电度，信号继电器的远
方复归，定值远方整定，校时，A/D采样值，保护动作后的模拟量动作报文，事件SOE及录波波形。其中，
▲ 遥测：见“监控功能”的模拟量显示。
▲ 遥信：11路外部开入状态，事故信号，预警信号，保护功能软压板投退变位信息，EEPROM自检出错
信息；
▲ 电度：4路电度量（正向有功、正向无功、反向有功、反向无功）的累积值。
▲ 保护报文：显示相关的保护定值及动作时的特征模拟量值。
▲ SOE：显示动作信息及时间，时间分辨率为毫秒。
▲ 录波波形：可录取保护相关的电流、电压故障前后各10周波的数据。
▲ 控制开出：可实现16路（包括信号复归）继电器的分/合控制，方式可以是脉冲式（保持时间可设定）
或永动式。
▲ 断路器操作。
◎ 485通讯功能，支持Modbus通讯规约（RTU模式），波特率可选（1200、2400、4800、9600）。
▲ 遥测：见“监控功能”的模拟量显示。
▲ 遥信：11路外部开入状态，事故信号，预警信号，保护功能软压板投退变位信息，EEPROM自检出错
信息；
▲ 电度：4路电度量（正向有功、正向无功、反向有功、反向无功）的累积值
▲ 定值读/写；
▲ 控制开出：16路继电器的合/分控制，控制方式为脉冲式（保持时间为1.0秒）。
校时功能
◎ 装置内部硬时钟。
◎ 后台通讯校时。
◎ GPS时钟硬校时：接收秒脉冲输入（有源输入，DC24V）。
其它功能
◎ 电度类型可选（脉冲/单向/双向/止逆）。
◎ 断路器插件投退功能。
◎ 24V直流电源输出。
◎ 功能配置：可对自动化功能进行配置选择。
额定数据
◎ 额定直流电压
▲ 220V或110V（订货注明）。
◎ 额定交流数据
▲ 交流电压：100V；
▲ 交流电流：5A或1A（订货注明）；
▲ 频 率：50Hz。
◎ 功率消耗
▲ 直流电源回路：正常工作时不大于20W；保护动作时不大于30W；
▲ 交流电流回路：不大于0.5VA/相；
▲ 交流电压回路：不大于0.2VA/相。
◎ 状态电平
▲ 各CPU及通讯接口模件的输入状态电平：5V；
▲ 开关量输入状态电平：24V（18V～30V）。
主要技术性能
◎ 采样回路精确工作范围
▲ 相电压：1～100V；
▲ 开口三角电压：1V～100/300V；
▲ 保护电流：0.1In～20In；
▲ 测量电流：0.02In～1.2In。
◎ 接点容量
▲ 信号及中间开出触点：AC 250V、8A；DC 30V、5A；
▲ 跳合闸保持触点：5A连续通电（无灭弧能力）。
◎ 模拟量精度
▲ 电压：±0.5%；
▲ 测量电流：±0.5%。
▲ 保护电流：±3.0%。
▲ 功率：±0.5%；
▲ 频率： ±0.02Hz。
◎ 整组动作时间(包括继电器固有时间)
▲ 固有动作时间：1.2倍（过量）或0.8倍（欠量）整定值时测量不大于60ms。
◎ 准确度
▲ 遥信分辨率：5ms；
▲ 动作值精度：±3%；
▲ 动作延时一致性：±20ms；
▲ 同期角度误差：±2°。
◎ 过载能力
▲ 交流电流回路：
1) 2倍额定电流连续工作；
2) 10倍额定电流允许10s；
3) 40倍额定电流允许1s；
▲ 交流电流回路（测量）：1.2倍额定电流连续工作。
▲ 交流电压回路：
1) 1.2倍额定电压连续工作；
2) 1.5倍额定电压允许30s。
▲ 直流电源回路：80%～115%电压连续工作。
◎ 环境条件
▲ 保存温度：-40℃～80℃（储存及运输过程中的允许温度范围）；
▲ 工作温度：-25℃～55℃（确定装置基本性能及准确度的环境温度）；
▲ 相对湿度：5%～95%（不结露）；
▲ 大气压力：80kPa～110kPa。
绝缘性能
◎ 绝缘电阻
装置的带电部分和非带电部分及外壳之间以及电气上无联系的各电路之间用开路电压500V的兆欧表测
量其绝缘电阻值,正常试验大气条件下，各等级的各回路绝缘电阻不小于100MΩ。
◎ 介质强度
在正常试验大气条件下装置能承受频率为50Hz、电压2000V历时1分钟的工频耐压试验而无击穿闪络
及元件损坏现象。试验过程中，任一被试回路施加电压时其余回路等电位互联接地。
◎ 冲击电压
在正常试验大气条件下，装置的电源输入回路、交流输入回路、输出触点回路对地，以及回路之间，能
承受1.2/50µs 的标准雷电波的短时冲击电压试验，开路试验电压5KV。
电磁兼容性能
◎ 静电放电抗干扰度
通过GB/T 17626.2-1998 规定的静电放电抗干扰Ⅳ级试验。
◎ 射频电磁场辐射抗干扰度
通过GB/T 17626.3-1998 规定的射频电磁场辐射抗干扰度Ⅲ级试验。
◎ 电快速瞬变脉冲群抗干扰度
通过GB/T 17626.4-1998 规定的电快速瞬变脉冲群抗干扰度Ⅳ级试验。
◎ 浪涌（冲击）抗扰度
通过GB/T 17626.5-1998 规定的浪涌（冲击）抗扰度Ⅲ级试验。
◎ 射频场感应的传导骚扰度
通过GB/T 17626.6-1998 规定的射频场感应的传导骚扰度Ⅲ级试验。
◎ 工频磁场抗扰度
通过GB/T 17626.8-1998 规定的工频磁场抗扰度Ⅲ级试验。
◎ 脉冲磁场抗扰度
通过GB/T 17626.9-1998 规定的脉冲磁场抗扰度Ⅲ级试验。
◎ 阻尼振荡磁场抗扰度
通过GB/T 17626.10-1998 规定的阻尼振荡磁场抗扰度Ⅲ级试验。
◎ 阻尼波抗扰度
通过GB/T 17626.11-1998 规定的阻尼波抗扰度Ⅲ级试验。
◎ 辐射发射限值试验
通过GB9254-1998 规定的辐射发射限值A类试验。
机械性能
◎ 振动
装置能承受GB/T 7261-2000 16.3 规定的严酷等级为Ⅰ级的振动耐久能力试验。
◎ 冲击
装置能承受GB/T 7261-2000 17.5 规定的严酷等级为Ⅰ级的冲击耐久能力试验。
◎ 碰撞
装置能承受GB/T 7261-2000 第18 章规定的严酷等级为Ⅰ级的碰撞能力试验。
