主要模块及功能
◎ WXQ-12微机同期切换装置由智能模块和非智能模块构成。智能模块均以ST工业级MCU为处理器，分为
主模块和子模块，以高速的CAN总线连接。装置包括1个主模块和最多6个子模块。其中，
▲ 主模块：负责管理收集各子模块信息和配置，完成信息交换和控制操作，以及同期切换条件的检测判
别。

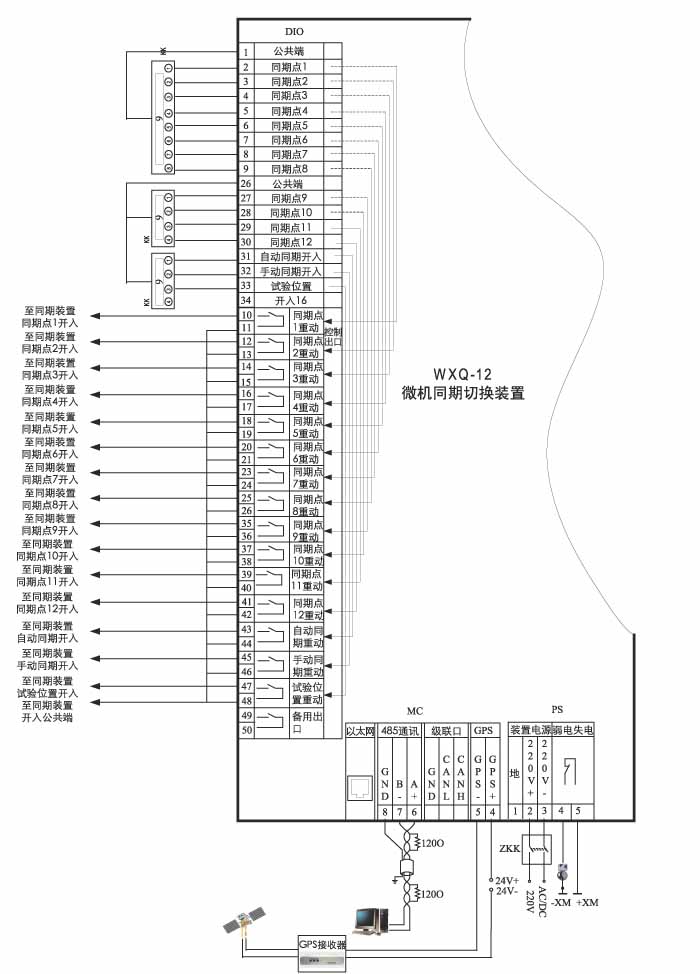

▲ 智能开关量输入输出模块：具有16 路开关量输入和16路空接点输出。可进行开关量、脉冲量、编码
信号等采集，具有遥信、遥控/遥调功能，可实现遥信闭锁遥控、滑档闭锁。

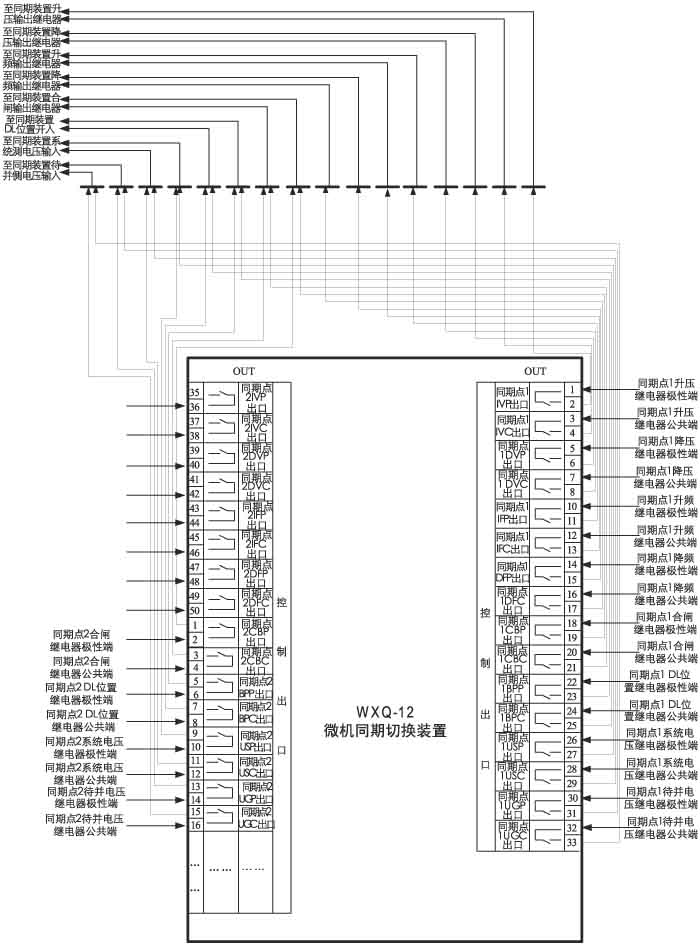

▲ 智能控制模块：具有24路独立空接点输出，具有遥控功能，同时可以完成开关操作。
◎ 可处理12路同期切换；
◎ 具有三种同期切换启动方式：
▲ 开入启动切换：通过智能开入开出模块采集欲切换的同期点开入位置和同期启动方式来完成切换。
▲ RS485通讯启动切换：由监控系统通过RS485通讯下达切换命令。
▲ MMI操作启动切换：在MMI上操作相应菜单执行切换。
监控功能
◎ 板卡通讯状态显示：用于查看主模块与子模块间的连接状态。
◎ 开关量显示：用于查看开关量状态。
◎ 事件报告，可存储2000条事件报告。
◎ 控制开出：实现装置出口继电器的分/合控制，方式可以是脉冲式（脉宽可设定）或永动式。
◎ 有载调压
◎ 开关操作
◎ 装置电源弱电失电报警。
通讯功能
◎ 以太网通讯：支持IEC-60870-5-103通讯规约，用于与监控系统通讯。
◎ RS485通讯：支持IEC-60870-5-103通讯规约，用于与监控系统通讯。
校时功能
◎ 装置内部硬时钟。
◎ 后台通讯校时。
◎ GPS时钟硬校时：接收秒脉冲输入（有源输入，DC24V）。
额定数据
◎ 额定直流电压输入：220V 或110V（订货注明）, 允许偏差：-20％～＋15％。
◎ 功率消耗
▲ 直流电源回路： 正常工作时不大于20W；装置动作时不大于40W；
◎ 状态电平
▲ 各CPU及通讯接口模件的输入状态电平：5V；
▲ 开关量、脉冲量输入电平：≤30V
主要技术性能
◎ 接点容量
▲ 操作回路接点负载：1100VA（不断弧）；
▲ 信号回路接点负载：60VA。
◎ 环境条件
▲ 保存温度：-40℃～80℃（储存及运输过程中的允许温度范围）；
▲ 工作温度：-25℃～55℃（确定装置基本性能及准确度的环境温度）；
▲ 相对湿度：5%～95%（不结露）；
▲ 大气压力：80kPa～110kPa。
绝缘性能
◎ 绝缘电阻
装置的带电部分和非带电部分及外壳之间以及电气上无联系的各电路之间用开路电压500V的兆欧表测
量其绝缘电阻值,正常试验大气条件下，各等级的各回路绝缘电阻不小于100MΩ。
◎ 介质强度
在正常试验大气条件下装置能承受频率为50Hz、电压2000V历时1分钟的工频耐压试验而无击穿闪络
及元件损坏现象。试验过程中，任一被试回路施加电压时其余回路等电位互联接地。
◎ 冲击电压
在正常试验大气条件下，装置的电源输入回路、交流输入回路、输出触点回路对地，以及回路之间，能
承受1.2/50µs 的标准雷电波的短时冲击电压试验，开路试验电压5KV。
电磁兼容性能
◎ 静电放电抗干扰度
通过GB/T 17626.2-1998 规定的静电放电抗干扰Ⅳ级试验。
◎ 射频电磁场辐射抗干扰度
通过GB/T 17626.3-1998 规定的射频电磁场辐射抗干扰度Ⅲ级试验。
◎ 电快速瞬变脉冲群抗干扰度
通过GB/T 17626.4-1998 规定的电快速瞬变脉冲群抗干扰度Ⅳ级试验。
◎ 浪涌（冲击）抗扰度
通过GB/T 17626.5-1998 规定的浪涌（冲击）抗扰度Ⅲ级试验。
◎ 射频场感应的传导骚扰度
通过GB/T 17626.6-1998 规定的射频场感应的传导骚扰度Ⅲ级试验。
◎ 工频磁场抗扰度
通过GB/T 17626.8-1998 规定的工频磁场抗扰度Ⅲ级试验。
◎ 脉冲磁场抗扰度
通过GB/T 17626.9-1998 规定的脉冲磁场抗扰度Ⅲ级试验。
◎ 阻尼振荡磁场抗扰度
通过GB/T 17626.10-1998 规定的阻尼振荡磁场抗扰度Ⅲ级试验。
◎ 阻尼波抗扰度
通过GB/T 17626.11-1998 规定的阻尼波抗扰度Ⅲ级试验。
◎ 辐射发射限值试验
通过GB9254-1998 规定的辐射发射限值A类试验。
机械性能
◎ 振动
装置能承受GB/T 7261-2000 16.3 规定的严酷等级为Ⅰ级的振动耐久能力试验。
◎ 冲击
装置能承受GB/T 7261-2000 17.5 规定的严酷等级为Ⅰ级的冲击耐久能力试验。
◎ 碰撞
装置能承受GB/T 7261-2000 第18 章规定的严酷等级为Ⅰ级的碰撞能力试验。
