      WGL-32微机故障录波装置


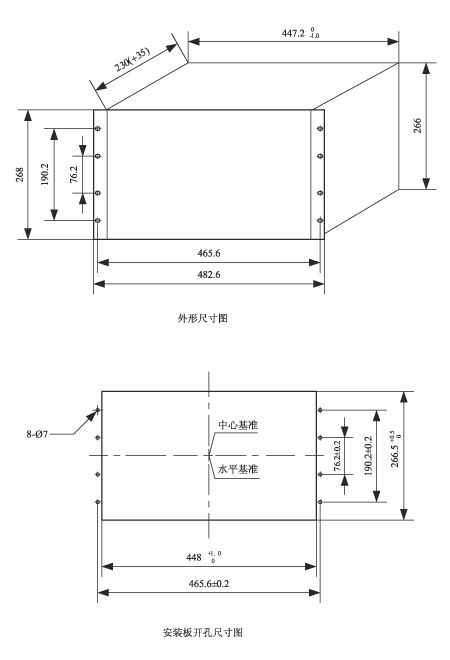

      WGL-32微机故障录波装置用于记录电网故障发生前后电气量和状态变化过程的信息，能够满足电力系统故障分析对暂态录波的需求。装置需与本公司的故障录波系统平台配套使用，装置只负责完成故障暂态模拟量数据和开关量的采集任务。其它功能，如：参数设置、录波数据分析等均在系统平台上完成。该产品适用于110kV以下电压等级的电力系统故障录波。




录波模块及其录波功能
       ◎ 装置提供最多4组录波模块，彼此之间独立运行。每组模块由一个CPU插件和一个交流采集插件构成。可
同时对4段母线进行故障录波。
             ▲ CPU插件：保存、处理采集数据；起动录波判断；采集16路无源开入；与系统平台CAN通讯（定值
       传输、采集数据传输）。
             ▲ 交流采集插件：采集最多12路电流、8路电压数据。
       ◎ 起动录波的方式
             ▲ 过电流起动；
             ▲ 电流突变量起动：包括正/负突变；
             ▲ 过电压起动；
             ▲ 低电压起动；
             ▲ 负序电压起动；
             ▲ 零序电压起动；
             ▲ 电压突变量起动：包括正/负突变；
             ▲ 过频起动；
             ▲ 欠频起动；
             ▲ 频率滑差起动；
系统平台功能
       ◎ 录波功能组态
             ▲ 起动方式组态：定义起动量名称。
             ▲ 母线组态：为母线定义名称、电压等级、所属CPU模块、电压通道序号。
             ▲ 线路组态：为线路定义名称、所属母线、所属CPU模块、电流通道序号。
             ▲ 定值组态：可对线路定值、母线定值、开入量定值、公用量定值的名称、内容进行定义和整定。
       ◎ 显示功能：
             ▲ 录波数据显示：以瞬时值显示A、B段波形，以有效值显示全段波形。（段的划分见“采样设置”）
             ▲ 单段数据显示：可有选择的显示某段波形上鼠标所指时刻的电压或电流值。
             ▲ 各CPU模块的AD采样值显示：各模块的16路A/D当前24点采样值。
             ▲ 录波报文头报表：显示当前录波报文的一些关鍵信息(如：起动录波模块名称、起动原因、起动时刻、
       起动时刻模拟量有效值等信息)。
             ▲ 显示定值；
             ▲ 显示系统与CPU模块通讯状态。
       ◎ 手动起动录波。
       ◎ 录波文件保存\删除：保存最近的100个录波文件，可手动删除。
       ◎ 打印功能：使用默认打印机，打印屏幕上显示的曲线和图表（有预览功能）。
通讯功能
       ◎ CAN 通讯功能，支持光宇公司内部通讯规约，通讯波特率50Kbps。用于装置与录波系统平台间通讯。
校时功能
       ◎ 装置内部硬时钟。
       ◎ 系统通讯校时。
