      WJK-31A/12D微机监控装置


      WJK-31A/12D微机监控装置是哈尔滨光宇电气自动化有限公司为适应变电站发展的需要、在多年继电保护装置先进的设计理念和产品技术基础上精心设计而成，产品按对象进行设计，功能齐全可靠，支持电力系统所需的保护、测量（包括电度计量）、监视、控制功能。装置可以组屏安装，也可就地安装到开关柜。该系列装置设计合理，原理先进，性能优越，维护方便。装置适用于单回路电气设备监控功能。




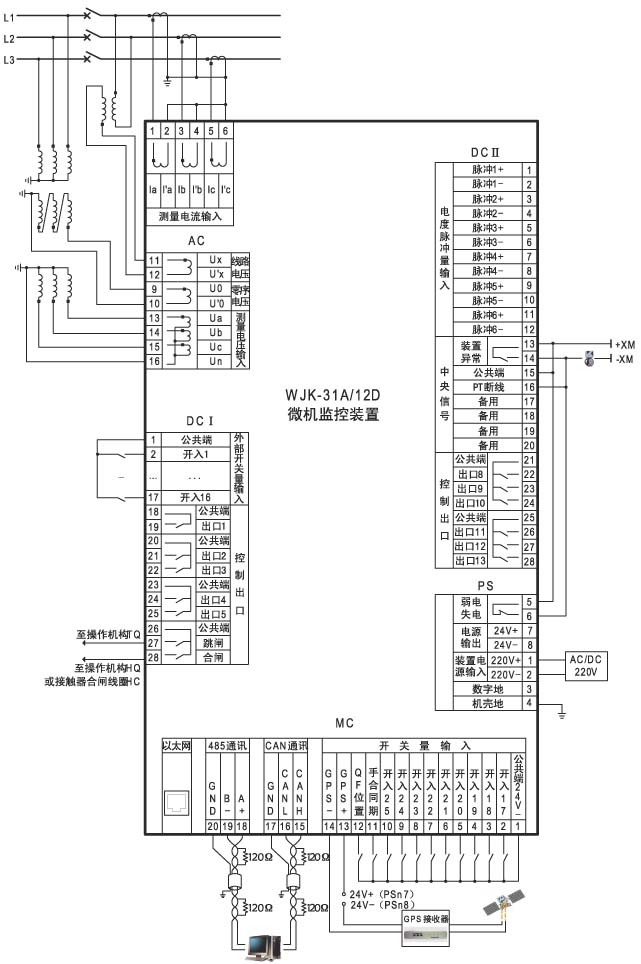

控制动作功能
       ◎ 8路模拟量动作告警功能：每路动作模拟量的整定范围为：Ia、Ib、Ic、Ua、Ub、Uc、Uab、Ubc、
Uca、P、Q、Cosφ、F、U0、Ux、Fx、I0、U01、无 ；每路模拟量动作开出序号的整定范围为：1～20 （1
～13-DJ，14～19-XJ，20-复归）。
       ◎ 8路开关量动作告警功能：每路动作开关量的整定为：（开入）1～28；每路模拟量动作开出序号的整定
范围为：1～20 （1～13-DJ，14～19-XJ，20-复归）。
       ◎ 同期合闸控制动作：装置WJK-31A/12D-1S31U默认1QF为同期合闸用断路器。
       ◎ PT断线告警：本装置提供PT断线告警功能。
监控功能
       ◎ 遥测量显示：
             ▲ 一组模拟量三相电流、三相电压、三线电压、有功功率、无功功率、功率因数、频率（Ua）；
             ▲ 零序电压；
             ▲ 线路侧电压、频率（Ux）。
       ◎ 相位差显示：各电压间，各电流间及电压电流间的相位差。
       ◎ 开关量显示：27路外部无源接点开入，当GPS校时投入时只有27路外部无源接点开入，参见“校时功能”。
1路有源接点开入(采自GPS输入端，DC24V)。
       ◎ 电度量显示：计量并显示6路脉冲电度，可设置计量初值、每度转数及每转脉冲数。
       ◎ 事件报告，可存储99个事件报告。
       ◎ 模拟量动作告警：共8路模拟量动作告警，第一路至第八路模拟量动作告警特性相同。
             ▲ 动作量可由模拟量名称进行选择，若整定为无，即动作告警退出；
             ▲ 模拟量动作方式可选择 ＞（过量）、＜（欠量）；
             ▲ 可选择2路开出，若开出序号整定为 0，即动作后不开出；
             ▲ 开出方式可选择为永动、随动、脉冲（脉宽可整定）或无效。
       ◎ 开关量动作告警：共8路开关量动作告警，第一路至第八路开关量动作告警特性相同。
             ▲ 动作量可由开关量序号进行选择，若整定为 0，即动作告警退出；
             ▲ 开关量动作状态可选择 高电平（合）、低电平（分）；
             ▲ 可选择2路开出，若开出序号整定为 0，即动作后不开出；
             ▲ 开出方式可选择为永动、随动、脉冲（脉宽可整定）或无效。
       ◎ 同期手动合闸；
             ▲ 以外部开入26（MCn1-MCn11）为启动条件；
             ▲ 提供检无压、检同期、检频差合闸方式（可投退）；
             ▲ 同期合闸出口为“硬件配置”中配置成“同期”的备用出口。
       ◎ PT断线告警；
       ◎ 控制开出：可实现20路（包括信号及信号复归）继电器的就地或远方分/合控制，方式可以是脉冲式或永
动式。
       ◎ 一组断路器的就地或远方操作；
       ◎ 装置弱电失电报警；
       ◎ EEPROM读写校验。
通讯功能
       ◎ CAN 通讯功能，支持光宇的CL2000通讯规约，可实现遥测、遥信、电度、遥控，信号继电器的远方复
归，后台校时，A/D采样值。其中，
             ▲ 遥测：电流、电压、频率、有功、无功等模拟量；
             ▲ 遥信：27路外部开入（可配置为28路）、预警信号、控制动作及告警功能软压板投退变位信息，
       EEPROM自检出错信息；功能投退、动作信息、定值读/写错误等信息；
             ▲ 遥控：断路器跳/合闸；装置继电器开出控制（开出方式分脉冲和永动）；
             ▲ 电度：6路脉冲电度量；
             ▲ 通讯波特率：50Kbps。
       ◎ RS-485 通讯功能，支持Modbus通讯规约（RTU模式），可实现遥测、遥信、电度、遥控，定值远方
整定，校时，报警变位信息。其中，
             ▲ 遥测：电流、电压、频率、有功、无功等模拟量；
             ▲ 遥信：27路外部开入（可配置为28路），预警信号，EEPROM自检出错信息；
             ▲ 电度：6路脉冲电度量；
             ▲ 遥控，20路继电器的合/分控制（包括信号及信号复归），控制方式为脉冲式（保持时间为1.0秒）；
             ▲ 通讯波特率（bps）：可选择为1200、2400、4800或9600。
校时功能
       ◎ 装置内部硬时钟。
       ◎ 后台通讯校时。
       ◎ GPS时钟硬校时，(MCn13-MCn14）。
其它功能
       ◎ 功率算法：可选择为两表法或三表法；
       ◎ 双路测频，可对是否监测线路侧电压频率进行配置选择；
       ◎ 功能配置： 可对以下保护功能进行配置选择：
             ▲  模拟量动作；
             ▲ 开关量动作；
             ▲ 同期合闸。
