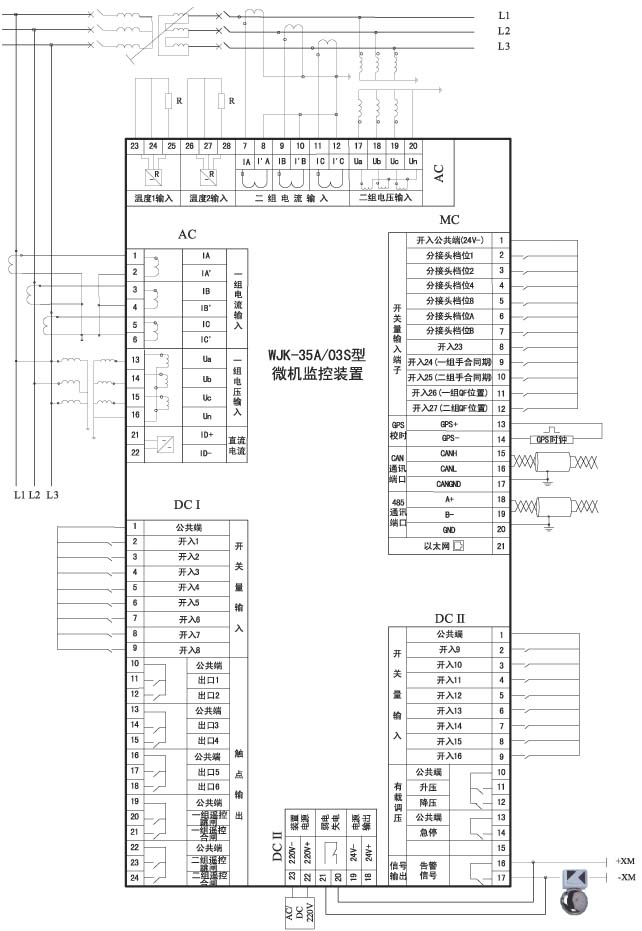

监控功能
◎ 遥测量显示：
▲ 二组模拟量三相电流、三相电压、三线电压、有功功率、无功功率、功率因数、频率（Ua）；
▲ 2路温度、1路直流电流。
◎ 相位差显示：各电压间，各电流间及电压电流间的相位差。
◎ 开关量显示：27路外部无源接点开入。
◎ 事件报告，可存储99个事件报告，掉电后，报告自动清除。
◎ 模拟量动作告警：共8路模拟量动作告警，第一路至第八路模拟量动作告警特性相同。
▲ 动作量可由模拟量名称进行选择，若整定为无，即动作告警退出；
▲ 模拟量动作方式可选择 ＞（过量）、＜（欠量）；
▲ 可选择2路开出，若开出序号整定为 0，即动作后不开出；
▲ 开出方式可选择为永动、随动、脉冲（脉宽可整定）或无效。
◎ 开关量动作告警：共8路开关量动作告警，第一路至第八路开关量动作告警特性相同。
▲ 动作量可由开关量序号进行选择，若整定为 0，即动作告警退出；
▲ 开关量动作状态可选择 高电平（合）、低电平（分）；
▲ 可选择2路开出，若开出序号整定为 0，即动作后不开出；
▲ 开出方式可选择为永动、随动、脉冲（脉宽可整定）或无效。
◎ 同期合闸：
▲ 手合同期以外部开入24（MCn1-MCn9）、开入25（MCn1-MCn10）为启动条件；
▲ 遥合同期由上位机通过CAN通讯发送同期命令来启动；
▲ 提供检无压、检同期、检频差合闸方式（可投退）；
▲ 同期合闸出口为“硬件配置”中配置成“同期”的备用出口。
◎ PT断线告警；
◎ 有载调压：通过RS-485通讯接收综合无功调节装置发送的调节命令或通过CAN通讯接收上位机发送的调
节命令来完成变压器档位分接头调整；
◎ 控制开出：可实现15路（包括信号及信号复归）继电器的就地或远方分/合控制，方式可以是脉冲式或永
动式；
◎ 二组断路器的就地或远方操作；
◎ 装置电源消失告警(DCⅡn20-DCⅡn21)；
◎ 装置24V直流电源输出(DCⅡn18-DCⅡn19)；
◎ EEPROM读写校验。
通讯功能
◎ CAN 通讯功能，支持光宇的CL2000通讯规约，可实现遥测、遥信、遥控，信号继电器的远方复归，后台
校时，A/D采样值。其中，
▲ 遥测：电流、电压、频率、有功、无功等模拟量；
▲ 遥信：27路外部开入，预警信号、控制动作及告警功能软压板投退变位信息，EEPROM自检出错信息；
▲ 遥控：断路器跳/合闸；装置继电器开出控制（开出方式分脉冲和永动）；
▲ 通讯波特率：50Kbps。
◎ RS-485通讯，支持Modbus通讯规约（RTU模式），可实现遥测、遥信、遥控，校时，报警变位信息。其
中，
▲ 遥测：参见“监控功能”的模拟量显示；
▲ 遥信：27路外部开入，预警信号，EEPROM自检出错信息；
▲ 控制开出：15路继电器的合/分控制（包括信号及信号复归），控制方式为脉冲式（保持时间为1.0秒）；
▲ 通讯波特率（bps）：可选择为1200、2400、4800或9600。
校时功能
◎ 装置内部硬时钟。
◎ 后台通讯校时。
◎ GPS时钟硬校时，端子MCn13-MCn14为GPS校时的秒脉冲输入端。
其它功能
◎ 功率算法：可选择为两表法或三表法；
◎ 双路测频，可对是否监测线路侧电压频率进行配置选择；
◎ 功能配置： 可对以下保护功能进行配置选择：
▲ 模拟量动作；
▲ 开关量动作；
▲ 手合同期；
▲ 有载调压。
额定数据
◎ 额定直流电压
▲ 220V或110V（订货注明）。
◎ 额定交流数据
▲ 交流电压：100V；
▲ 交流电流：5A或1A（订货注明）；
▲ 频 率：50Hz。
◎ 功率消耗
▲ 直流电源回路：正常工作时不大于20W；保护动作时不大于30W；
▲ 交流电流回路：不大于0.5VA/相；
▲ 交流电压回路：不大于0.2VA/相。
◎ 状态电平
▲ 各CPU及通讯接口模件的输入状态电平：5V；
▲ 开关量输入状态电平：24V（18V～30V）；
主要技术性能
◎ 采样回路精确工作范围
▲ 相电压：1～100V；
▲ 测量电流：0.02In～1.2In。
◎ 接点容量
▲ 信号触点：AC 250V、8A；DC 30V、5A。
◎ 模拟量精度
▲ 测量电流：0.5%；
▲ 电 压：0.5%；
▲ 功 率：0.5%；
▲ 频 率：0.02Hz。
◎ 准确度
▲ 遥信分辨率：6ms；
▲ 动作值精度：3%；
▲ 动作延时一致性：100ms；
▲ 同期角度误差：2°。
◎ 过载能力
▲ 交流电压回路：
1) 1.2倍额定电压连续工作；
2) 1.5倍额定电压允许30s。
▲ 交流电流回路（测量）：1.2倍额定电流连续工作；
▲ 交流电流回路（保护）：
1) 2倍额定电流连续工作；
2) 10倍额定电流允许10s；
3) 20倍额定电流允许1s。
▲ 直流电源回路：80%～115%电压连续工作。
◎ 环境条件
▲ 保存温度：-40℃～80℃（储存及运输过程中的允许温度范围）；
▲ 工作温度：-25℃～55℃（确定装置基本性能及准确度的环境温度）；
▲ 相对湿度：5%～95%（不结露）；
▲ 大气压力：80kPa～110kPa。
绝缘性能
◎ 绝缘电阻
装置的带电部分和非带电部分及外壳之间以及电气上无联系的各电路之间用开路电压500V的兆欧表测
量其绝缘电阻值,正常试验大气条件下，各等级的各回路绝缘电阻不小于100MΩ。
◎ 介质强度
在正常试验大气条件下装置能承受频率为50Hz、电压2000V历时1分钟的工频耐压试验而无击穿闪络
及元件损坏现象。试验过程中，任一被试回路施加电压时其余回路等电位互联接地。
◎ 冲击电压
在正常试验大气条件下，装置的电源输入回路、交流输入回路、输出触点回路对地，以及回路之间，
能承受1.2/50µs 的标准雷电波的短时冲击电压试验，开路试验电压5KV。
电磁兼容性能
◎ 静电放电抗干扰度
通过GB/T 17626.2-1998 规定的静电放电抗干扰Ⅳ级试验。
◎ 射频电磁场辐射抗干扰度
通过GB/T 17626.3-1998 规定的射频电磁场辐射抗干扰度Ⅲ级试验。
◎ 电快速瞬变脉冲群抗干扰度
通过GB/T 17626.4-1998 规定的电快速瞬变脉冲群抗干扰度Ⅳ级试验。
◎ 浪涌（冲击）抗扰度
通过GB/T 17626.5-1998 规定的浪涌（冲击）抗扰度Ⅲ级试验。
◎ 射频场感应的传导骚扰度
通过GB/T 17626.6-1998 规定的射频场感应的传导骚扰度Ⅲ级试验。
◎ 工频磁场抗扰度
通过GB/T 17626.8-1998 规定的工频磁场抗扰度Ⅲ级试验。
◎ 脉冲磁场抗扰度
通过GB/T 17626.9-1998 规定的脉冲磁场抗扰度Ⅲ级试验。
◎ 阻尼振荡磁场抗扰度
通过GB/T 17626.10-1998 规定的阻尼振荡磁场抗扰度Ⅲ级试验。
◎ 阻尼波抗扰度
通过GB/T 17626.11-1998 规定的阻尼波抗扰度Ⅲ级试验。
◎ 辐射发射限值试验
通过GB9254-1998 规定的辐射发射限值A类试验。
机械性能
◎ 振动
装置能承受GB/T 7261-2000 16.3 规定的严酷等级为Ⅰ级的振动耐久能力试验。
◎ 冲击
装置能承受GB/T 7261-2000 17.5 规定的严酷等级为Ⅰ级的冲击耐久能力试验。
◎ 碰撞
装置能承受GB/T 7261-2000 第18 章规定的严酷等级为Ⅰ级的碰撞能力试验。
