功能说明
       XFX-1型发电机指挥信号装置是用于发电厂主控室和汽机房之间彼此传达命令和机组运行状态的。一套完整
的指挥系统，包括在主控室的发电机控制盘上和汽机房控制盘上，各装设一台发送和接受命令的指挥信号装置。
      主控室发给汽机房的信号有8项：
      注意、增负荷、减负荷、已合闸、已掉闸、停机、更改命令、电话。
      汽机房发给主控室的信号有8项：
      注意、增负荷、减负荷、可并列、汽机调整、机器危险、更改命令、电话。
      装置的面板上部有8个光字，是对方发出的信号。下部有9个按键，8个命令键，1个复位键。中部有9个指示
灯，8个是本方发出的命令，1个电源指示灯。
      当需要在主控室向汽机房发出命令时，在主控室的指挥信号装置上按下相应的按键，装置上对应的指示灯亮，
同时，汽机房指挥信号装置上对应的光字被点亮，通知汽机房的运行人员。当按下注意键时，汽机房指挥信号装
置上的注意光字被点亮，同时蜂鸣器响。
      当需要在汽机房向主控室报告机组运行状态时，在汽机房指挥信号装置上按下相应的按键，装置上对应的指
示灯亮，同时，主控室指挥信号装置上对应的光字被点亮，通知主控室的运行人员。当按下注意键时，主控室指
挥信号装置上的注意光字被点亮，同时蜂鸣器响。
      在主控室的指挥信号装置上按下复位键，装置上所有的光字被熄灭，汽机房指挥信号装置上所有的指示灯被
熄灭。在汽机房的指挥信号装置上按下复位键，装置上所有的光字被熄灭，主控室的指挥信号装置上所有的指示
灯被熄灭。

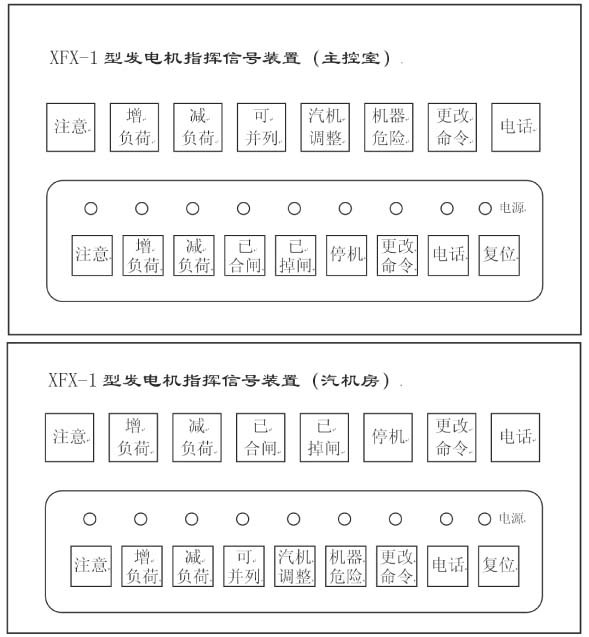

面板示意图

主要技术性能
       ◎ 输入输出：8路按键操作，8路信号输出及指示，8路信号返回指示。装置内设有高分贝蜂鸣器，同时设
有讯响触点输出，可直接驱动讯响器。
       ◎ 额定电压：DC220V，AC220V。
       ◎ 讯响触点输出容量：0.3A/220VAC，0.1A/220VDC
       ◎ 环境条件
             ▲ 保存温度：-25℃～70℃（储存及运输过程中的极限温度）；
             ▲ 工作温度：-10℃～55℃（确定装置基本性能及准确度的环境温度）；
             ▲ 相对湿度：5%～95%（不结露）；
             ▲ 大气压力：80kPa～110kPa。
绝缘性能
       ◎ 绝缘电阻
             装置的带电部分和非带电部分及外壳之间以及电气上无联系的各电路之间用开路电压500V的兆欧表测
       量其绝缘电阻值,正常试验大气条件下，各等级的各回路绝缘电阻不小于100MΩ。
       ◎ 介质强度
             在正常试验大气条件下装置能承受频率为50Hz、电压2000V历时1分钟的工频耐压试验而无击穿闪络
       及元件损坏现象。试验过程中，任一被试回路施加电压时其余回路等电位互联接地。
       ◎ 冲击电压
             在正常试验大气条件下，装置的电源输入回路、交流输入回路、输出触点回路对地，以及回路之间，能
      承受1.2/50µs 的标准雷电波的短时冲击电压试验，开路试验电压5KV。
电磁兼容性能
       ◎ 静电放电抗干扰度
             通过GB/T 17626.2-1998 规定的静电放电抗干扰Ⅳ级试验。
       ◎ 射频电磁场辐射抗干扰度
             通过GB/T 17626.3-1998 规定的射频电磁场辐射抗干扰度Ⅲ级试验。
       ◎ 电快速瞬变脉冲群抗干扰度
             通过GB/T 17626.4-1998 规定的电快速瞬变脉冲群抗干扰度Ⅳ级试验。
       ◎ 浪涌（冲击）抗扰度
             通过GB/T 17626.5-1998 规定的浪涌（冲击）抗扰度Ⅲ级试验。
       ◎ 射频场感应的传导骚扰度
             通过GB/T 17626.6-1998 规定的射频场感应的传导骚扰度Ⅲ级试验。
       ◎ 工频磁场抗扰度
             通过GB/T 17626.8-1998 规定的工频磁场抗扰度Ⅲ级试验。
       ◎ 脉冲磁场抗扰度
             通过GB/T 17626.9-1998 规定的脉冲磁场抗扰度Ⅲ级试验。
       ◎ 阻尼振荡磁场抗扰度
             通过GB/T 17626.10-1998 规定的阻尼振荡磁场抗扰度Ⅲ级试验。
       ◎ 阻尼波抗扰度
             通过GB/T 17626.11-1998 规定的阻尼波抗扰度Ⅲ级试验。
       ◎ 辐射发射限值试验
             通过GB9254-1998 规定的辐射发射限值A类试验。
机械性能
       ◎ 振动
             装置能承受GB/T 7261-2000 16.3 规定的严酷等级为Ⅰ级的振动耐久能力试验。
       ◎ 冲击
             装置能承受GB/T 7261-2000 17.5 规定的严酷等级为Ⅰ级的冲击耐久能力试验。
       ◎ 碰撞
             装置能承受GB/T 7261-2000 第18 章规定的严酷等级为Ⅰ级的碰撞能力试验。
