系统结构

       根据电力通信网集中管理系统的设置应与电力通信网调度管理相对应的原则，远程综合视频监控系统由前端
采集设备、视频主机以及视频监视工作站等构成。

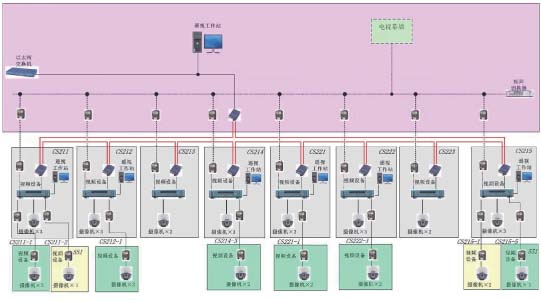

       系统的组网结构如图所示：


系统功能



       ◎ 视频图像采集和处理功能
       根据变电站现场需要监视的设备和场景的具体情况加以合理设计，由智能球形摄像机进行图像的采集，同时
将采集的视频信号进行采样转化成能供计算机进行处理的数字信号，并且压缩成标准格式的数字信号流，提供给
计算机进行存贮和网络传输。

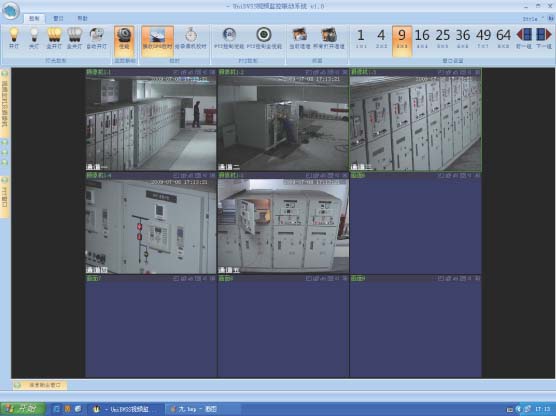

       ◎ 视频显示功能
       在监控主站的显示器上能监视系统所接各摄像机拍摄的画面，视频画面上有明显的地点和时间的标识。
       视频画面可进行分割，在一幅画面上显示多个视频源图像。
       定时自动切换显示的视频源，切换时间间隔可设置。
       具有视频图像冻结即抓图功能。
       ◎ 控制功能
       系统能对接入的任何可控摄像机方位、焦距、光圈、预置点等进行设置和调整。
       系统能对接入系统的变电站照明灯具进行远方控制。
       ◎ 报警功能
       受控端报警时，防盗中心能显示报警点位置，弹出报警信息窗、显示报警点画面、并根据系统设置自动发出
报警信号。
       遥视系统在开关事故跳闸时可自动推出报警窗口，进行报警提示。
       ◎ 图像存储回放功能
       具有视频捕捉功能。
       具有图像快照功能。
       具有告警联动存盘功能。
       能支持多点同时告警存盘。
       ◎ 网络通信功能
       系统基于TCP/IP协议组网，组网方式灵活，可适应各种网络拓扑结构。
       网络用户能方便的通过局域网浏览视频画面。
       系统身份等级管理功能。
       系统的锁定和解锁功能。
       ◎ 通讯接口
       系统支持TCP/IP协议，可以通过应用软件或浏览器设置参数、实时浏览视频信号、查看视频设备状态，可以
通过网络报警，可以通过网络存储压缩视频码，能满足网上多个用户同时接入。
       具备RS485 接口，实现报警输入和云台控制。
