      WXH-322A/01微机线路保护装置


    WXH-322A/01微机线路保护装置是哈尔滨光宇电气自动化有限公司为适应电力系统发展的需要、在多年继电保护装置先进的设计理念和产品技术基础上精心设计而成，产品按对象进行设计，功能齐全可靠，支持电力系统所需的保护、监视、控制功能。装置可以组屏安装，也可就地安装到开关柜。该系列装置设计合理，原理先进，性能优越，维护方便。装置适用于110kV以下电压等级的直接接地系统的输配电线路保护。




保护功能
【距离保护模块】
      ◎ 四段式相间距离保护：
            ▲ 阻抗动作区域为四边形特性，具有抑制短路过渡电阻造成保护暂态超越的功能，在最小负荷
      阻抗下保护不误动；
            ▲ 突变量启动、全阻抗启动和零序电流辅助启动方式；
            ▲ 动作后启动重合闸。
      ◎ 四段式接地距离保护。
            ▲ 阻抗动作区域为四边形特性，具有抑制短路过渡电阻造成保护暂态超越的功能，在最小负荷
      阻抗下保护不误动；
            ▲ 突变量启动、全阻抗启动和零序电流辅助启动方式；
            ▲ 零序补偿系数配置；
            ▲ 动作后启动重合闸。
      ◎ 双回线速动和不对称速动。
      ◎ 振荡闭锁：
            ▲ 可选择系统振荡期间，是否闭锁相间距离和接地距离保护（Ⅰ、Ⅱ段）。
      ◎ 三段过流保护：
            ▲ 可选择经低电压（线电压）、经方向（90°接线）条件闭锁；
            ▲ 动作后启动重合闸。
      ◎ PT断线紧急后备过流保护：
            ▲ PT断线后形成闭锁保护的情况下自动投入；
            ▲ PT断线故障解除，该保护自动退出。
            ▲ 独立整定的过流定值；
            ▲ 动作后启动重合闸。
      ◎ 过负荷保护。
      ◎ PT断线告警及闭锁：可以选择是否闭锁各保护中相关的电压元件及方向元件。
      ◎ 出口阵列：可对保护出口和控制出口进行整定，共12路出口可供选择。
      ◎ 16套保护定值。
【零序保护模块】
      ◎ 四段式零序方向过流保护：
            ▲ 可选择经零序方向条件闭锁；
            ▲ 动作后启动重合闸。
      ◎ 低周减载保护：
            ▲ 可选择经低电压、低电流、频率滑差闭锁；
            ▲ 动作后闭锁重合闸。
      ◎ 低压减载保护：
            ▲ 可选择经低电流、电压滑差闭锁；
            ▲ 动作后闭锁重合闸。
      ◎ 断路器失灵保护。
      ◎ 三相重合闸。
            ▲ 启动方式可选择保护启动或不对应启动；
            ▲ 重合方式可选择检无压、检同期、检无压检同期、不检无压不检同期4种方式；
            ▲ 重合次数，一次充电最多可实现4次重合；
            ▲ 外部闭锁：开入3、开入4作为外部闭锁接点输入。
      ◎ 合闸后加速：可选择对相间距离、接地距离、过电流和零序过电流保护加速动作。
      ◎ PT断线告警及闭锁：可以选择是否闭锁各保护中相关的电压元件及方向元件。
      ◎ 出口阵列：可对保护出口和控制出口进行整定，共12路出口可供选择。
      ◎ 16套保护定值。
【故障录波模块（选配）】
      ◎ 实时录取在系统扰动期间本线路各路模拟量的瞬时波形，配合专用录波软件进行故障分析。
监控功能
【距离保护模块】
      ◎ 模拟量显示：
            ▲ 保护用三相电流（IA，IB，IC）；
            ▲ 三相电压（UA、UB、UC），三线电压（UAB、UBC、UCA）；
            ▲ 零序电流（I0），零序电压（U0）；
            ▲ 线路侧电压（Ux）；
            ▲ 母线频率、线路频率。
      ◎ 相位差显示：各电压间，各电流间及电压电流间的相位差。
      ◎ 开关量显示：
            ▲ 12路外部无源接点开入；
      ◎ 事件报告，可存储99个事件报告。
      ◎ 控制开出：可实现19路（包括信号复归）继电器的分/合控制，方式可以是脉冲式（保持时间可
设定）或永动式。
      ◎ 断路器控制
            ▲ 装置内置断路器控制回路，可实现对QF的控制，具有微机跳/手动跳，微机合/手动合入口，
      保护跳闸和保护合闸入口，以及断路器防跳功能。
      ◎ 装置弱电失电报警。
      ◎ EEPROM读写校验。
【零序保护模块】
      ◎ 模拟量显示：
            ▲ 保护用三相电流（IA，IB，IC）；
            ▲ 三相电压（UA、UB、UC），三线电压（UAB、UBC、UCA）；
            ▲ 零序电流（I0），零序电压（U0）；
            ▲ 线路侧电压（Ux）；
            ▲ 母线频率、线路频率。
      ◎ 相位差显示：各电压间，各电流间及电压电流间的相位差。
      ◎ 开关量显示：
            ▲ 12路外部无源接点开入；
      ◎ 同期状态显示：同期压差、相差、频差。
      ◎ 事件报告，可存储99个事件报告。
      ◎ 手合同期：开入1为同期合闸的允许开入。同期方式可选择检无压、检同期、检频差等多种组合
方式。可就地手动同期合闸，也可通过远方控制命令同期合闸。
      ◎ 控制开出：可实现19路（包括信号复归）继电器的分/合控制，方式可以是脉冲式（保持时间可
设定）或永动式。
      ◎ 断路器控制
            ▲ 装置内置断路器控制回路，可实现对QF的控制，具有微机跳/手动跳，微机合/手动合入口，
      保护跳闸和保护合闸入口，以及断路器防跳功能。
      ◎ 装置弱电失电报警。
      ◎ EEPROM读写校验。
【故障录波模块（选配）】
      ◎ 模拟量显示：
            ▲ 保护用三相电流（IA，IB，IC）；
            ▲ 三相电压（UA、UB、UC），三线电压（UAB、UBC、UCA）；
            ▲ 正序电压（U1），负序电压（U2），零序电流（I2）；
            ▲ 零序电流（I0），零序电压（U0）；
            ▲ 线路侧电压（Ux）；
            ▲ 母线频率（F）。
      ◎ 开关量显示：
            ▲ 12路外部无源接点开入。
      ◎ 事件报告。
      ◎ 装置弱电失电报警。
      ◎ EEPROM读写校验。
通讯功能
      ◎ CAN 通讯功能，支持光宇的CL2000通讯规约，可实现遥测、遥信、遥控，控制开出，电度，信
号继电器的远方复归，定值远方整定，校时，A/D采样值，保护动作后的模拟量动作报文，事件SOE及录
波波形。其中，
            ▲ 遥测：参见“监控功能”的模拟量显示。
            ▲ 遥信：每个模块最多12路外部开入，事故信号，预警信号，保护功能软压板投退变位信息，
      EEPROM自检出错信息。
            ▲ 控制开出：19路继电器的合/分控制，可选择脉冲式（保持时间可设定）或永动式。
            ▲ 保护报文：显示相关的保护定值及动作时的特征模拟量值。
            ▲ SOE：显示动作信息及时间，时间分辨率为毫秒。
            ▲ 录波波形：可录取保护相关的电流、电压故障前后各10周波的数据。
            ▲ 通讯波特率：50Kbps。
      ◎ RS-485通讯，支持Modbus通讯规约（RTU模式），可实现遥测、遥信、控制开出，电度，定值
远方整定，校时，报警变位信息和事故变位信息。其中，
            ▲ 遥测：参见“监控功能”的模拟量显示。
            ▲ 遥信：最多12路外部开入，事故信号，预警信号，EEPROM自检出错信息。
            ▲ 控制开出：15路继电器的合/分控制，控制方式为脉冲式（保持时间为1.0秒）。
            ▲ 通讯波特率（bps）：可选择为1200、2400、4800或9600。
校时功能
      ◎ 装置内部硬时钟。
      ◎ 后台通讯校时。
      ◎ GPS时钟秒脉冲硬校时。
其它功能
      ◎ 零序量的产生：可以采自零序PT、零序CT，或者由装置内部自产。
      ◎ 可输出直流24V。

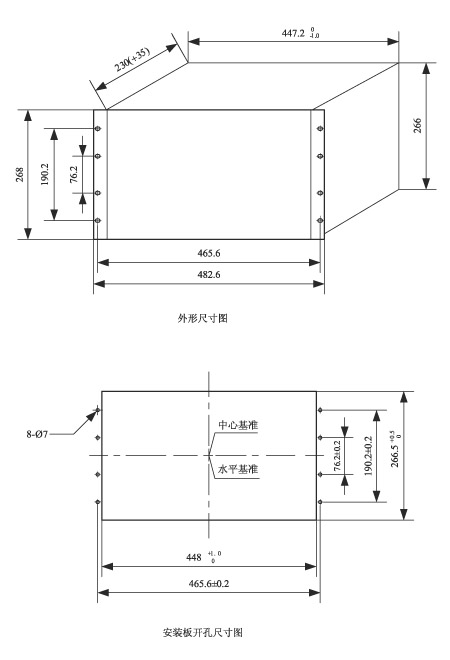

      ◎ 功能配置：可对保护功能进行配置选择。
